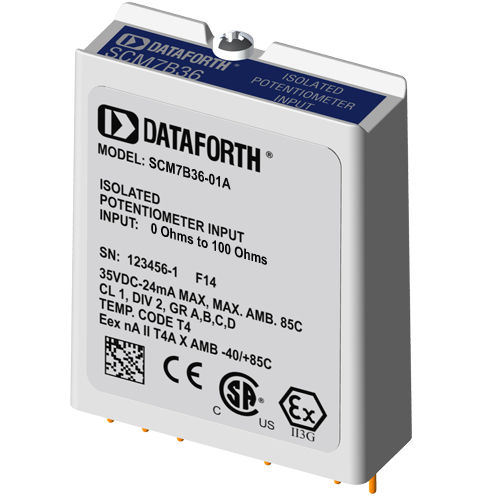

Eingangsmodul für Potentiometer SCM7B36 Series

isoliert

Jedes SCM7B36-Potentiometer-Eingangsmodul bietet einen einkanaligen Widerstandseingang, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Das Modul SCM7B36 kann mit Schiebedrähten und Potentiometern in Zwei- oder Dreileiterkonfiguration verbunden werden und beinhaltet einen fünfpoligen Filteransatz, um sowohl den Zeit- als auch den Frequenzgang zu maximieren, indem sowohl Bessel- als auch Butterworth-Eigenschaften genutzt werden. Ein Pol des Filters befindet sich auf der Feldseite der Isolationsbarriere, vier auf der Seite des Prozessleitsystems. In der 3-Draht-Konfiguration wird der Leitungswiderstand kompensiert, wenn der Widerstand der "x"-Leitung annähernd dem der "+"-Leitung entspricht. Innerhalb des Moduls wird der durch den Leitungswiderstand verursachte Messfehler eliminiert. Als Reaktion auf die Schwachstromanregung und nach anfänglicher feldseitiger Filterung wird das Eingangssignal durch eine proprietäre Zerhackerschaltung zerhackt und über die Transformator-Isolationsbarriere übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Das Signal wird dann rekonstruiert und für den Ausgang des Prozessleitsystems gefiltert.
