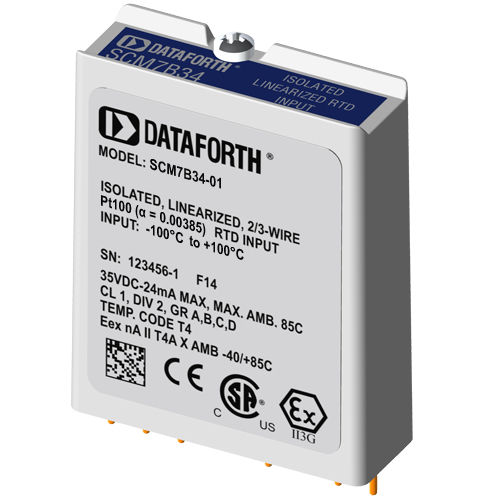

Eingangsmodul für RTD SCM7B34-01

isoliert2-Leiter3-Kabel

Jedes SCM7B34/34N RTD-Eingangsmodul nimmt einen einzelnen Kanal eines 100-Ohm-Platin- (a = 0,00385) oder 120-Ohm-Nickel-RTD (a = 0,00672) auf und erzeugt eine Eingangsspannung als Reaktion auf eine schwache Stromanregung. Das Eingangssignal wird gefiltert, isoliert, verstärkt, linearisiert und in eine hochpegelige Analogspannung für die Ausgabe an das Prozesssteuerungssystem umgewandelt. Diese Module verwenden einen fünfpoligen Filteransatz, um sowohl den Zeit- als auch den Frequenzgang zu maximieren, indem sie sowohl die Thomson- (Bessel) als auch die Butterworth-Eigenschaften nutzen. Ein Pol des Filters befindet sich auf der Feldseite der Isolationsbarriere, vier auf der Seite des Prozessleitsystems. Als Reaktion auf das schwache Stromanregungssignal wird das RTD-Eingangssignal durch eine proprietäre Zerhackerschaltung zerhackt und über die Transformator-Isolationsbarriere übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Das Signal wird dann rekonstruiert und für den Ausgang des Prozessleitsystems gefiltert.
