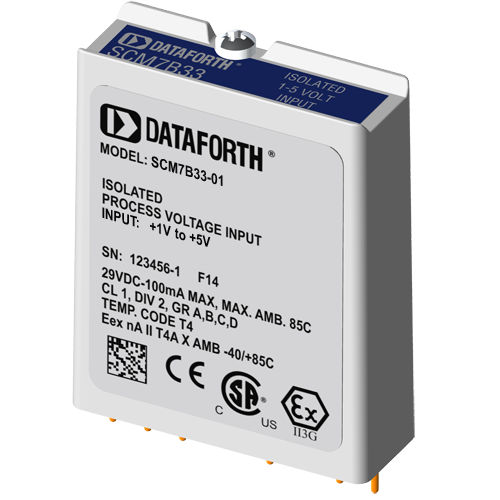

Spannungseingangsmodul SCM7B33-01

isoliert

Die Stromeingangsmodule SCM7B32 akzeptieren Eingangssignale in den Bereichen 4-20mA oder 0-20mA aus dem Feld und liefern einen High-Level-Ausgang an das Prozessleitsystem. Die Umwandlung von Strom in Spannung erfolgt intern im Modul, das im Werk kalibriert wird, um höchste Genauigkeit zu gewährleisten. SCM7B33-Spannungseingangsmodule akzeptieren Eingangssignale in den Bereichen +1V bis +5V oder 0 bis +5V aus dem Feld und liefern einen High-Level-Ausgang an das Prozessleitsystem. Alternativ kann der SCM7B33 mit einem externen 250-Ohm-Widerstand (Dataforth SCM7BXR1 oder gleichwertig) verwendet werden, um Eingangssignale in den Bereichen 4-20mA oder 0-20mA zu akzeptieren. Bei Verwendung des externen Messwiderstands kann das Modul entfernt werden, ohne dass die Stromschleife unterbrochen wird. Alle SCM7B33 werden mit einem SCM7BXR1-Widerstand ausgeliefert. Diese Module enthalten einen fünfpoligen Filteransatz, um sowohl den Zeit- als auch den Frequenzgang zu maximieren, indem sowohl die Thomson- (Bessel) als auch die Butterworth-Eigenschaften genutzt werden. Ein Pol des Filters befindet sich auf der Feldseite der Isolationsbarriere, vier auf der Seite des Prozessleitsystems.
