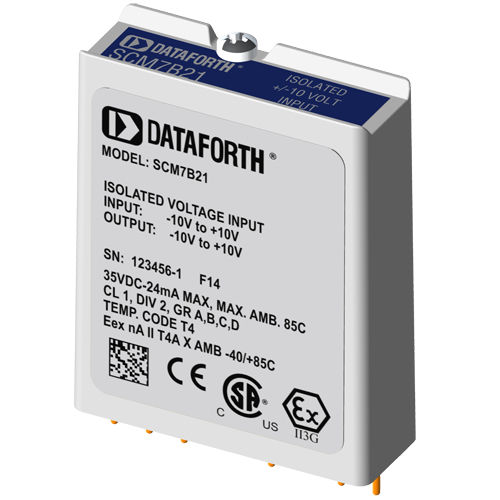

Spannungseingangsmodul SCM7B21

analogisoliert

Jedes SCM7B21/30/31-Spannungseingangsmodul akzeptiert einen analogen Spannungseingangskanal, der gefiltert, isoliert, verstärkt und in eine analoge Hochspannung für die Ausgabe an das Prozesssteuerungssystem umgewandelt wird. Diese Module verwenden einen fünfpoligen Filteransatz, um sowohl den Zeit- als auch den Frequenzgang zu maximieren, indem sie sowohl die Thomson- (Bessel) als auch die Butterworth-Eigenschaften nutzen. Ein Pol des Filters befindet sich auf der Feldseite der Isolationsbarriere, vier auf der Seite des Prozessleitsystems. Nach der anfänglichen feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Zerhackerschaltung zerhackt und über die Transformator-Isolationsbarriere übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Anschließend wird das Signal rekonstruiert und für den Ausgang des Prozessleitsystems gefiltert.
