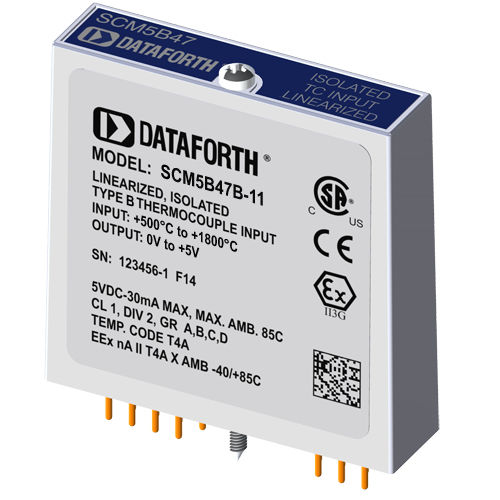

Eingangsmodul für Thermoelement SCM5B47B-11

Jedes SCM5B47-Thermoelement-Eingangsmodul bietet einen einkanaligen Thermoelement-Eingang, der gefiltert, isoliert, verstärkt, linearisiert und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Dieser Spannungsausgang ist logisch schaltbar, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einer vollständig isolierten rechnerseitigen Schaltung ausgestattet, die von Power Common, Pin 16, auf ±50 V floatet werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Der SCM5B47 kann acht Industriestandard-Thermoelementtypen verarbeiten: J, K, T, E, R, S, N und B. Das entsprechende Ausgangssignal arbeitet in einem Bereich von 0 V bis +5 V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermoelementdraht und die Schraubklemmen auf der Montageplatte entstehen. Die Erkennung eines offenen Thermoelementes wird durch einen internen Pull-up-Widerstand gewährleistet. Die Anzeige der unteren Skala kann durch die Installation eines externen 47 MOhm-Widerstands mit einer Toleranz von ±20% zwischen den Schraubklemmen 1 und 3 auf den SCMPB01/02/03/04/05/06/07-Rückwänden erfolgen.
