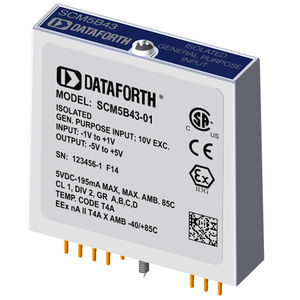

Eingangsmodul mit Gleichstromerregung SCM5B43 Series

Jedes SCM5B43-Allzweck-Eingangsmodul bietet einen einkanaligen Wandlereingang, der gefiltert, isoliert, skaliert und in einen hochpegeligen Analogspannungsausgang umgewandelt wird (siehe Abbildung unten). Dieser Spannungsausgang wird über einen Logikschalter gesteuert, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Modulfamilie ist mit einer vollständig isolierten rechnerseitigen Schaltung ausgestattet, die von Power Common, Pin 16, auf ±50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Der SCM5B43 kann an Geräte angeschlossen werden, die eine präzise 10VDC-Versorgung benötigen. Die 1kHz-Bandbreite reduziert die Restwelligkeit und das Rauschen dieser Geräte erheblich.
