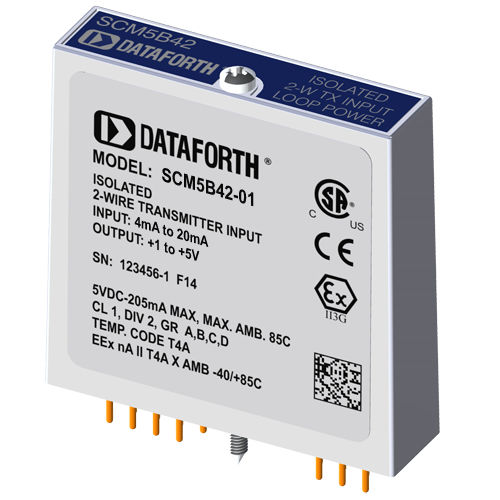

Stromeingangsmodul SCM5B42-01

für Transmitter2-Leiter

Jedes SCM5B42 2-Draht-Transmitter-Schnittstellenmodul verfügt über einen einzelnen Kanal, der einen 4 bis 20 mA Prozessstromeingang akzeptiert und ein standardmäßiges +1 bis +5 V oder +2 bis +10 V Ausgangssignal liefert. Eine isolierte geregelte +20VDC-Spannungsversorgung dient zur Versorgung des Stromtransmitters. Dies ermöglicht den direkten Anschluss eines schleifengespeisten 2-Draht-Messumformers an den SCM5B42, ohne dass eine externe Spannungsversorgung erforderlich ist. Die geregelte Versorgung liefert eine Nennspannung von +20VDC bei einem Schleifenstrom von 4mA bis 20mA. Der SCM5B42 bietet eine 1500V-Isolationsbarriere für nicht isolierte 2-Draht-Feldtransmitter. Er kann auch eingesetzt werden, wenn eine zusätzliche Isolierung zwischen einem isolierten Zweidraht-Messumformer und der Eingangsstufe des Kontrollraumrechners erforderlich ist. Der Spannungsausgang ist logisch schaltbar, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einem vollständig isolierten rechnerseitigen Schaltkreis ausgestattet, der von Power Common, Pin 16, auf ±50 V geflottet werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird.
