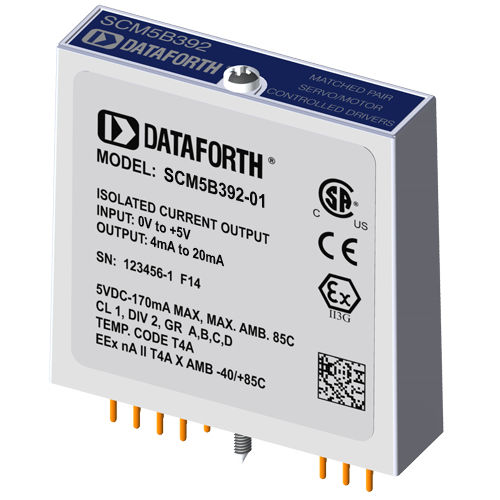

Mischmodul für Servomotor SCM5B392-01

analogStromSpannung

Das SCM5B392-Servo-/Motorsteuerungsmodul-Set wurde entwickelt, um das Problem zu lösen, ein Servo- oder Motorsteuerungssignal über eine große Entfernung zu übertragen, wobei die Möglichkeit besteht, dass Rauschen aufgenommen wird und/oder gefährliche Spannungen berührt werden. Jeder SCM5B392-Modulsatz besteht aus zwei Modulen: einem Spannungseingangs-/Stromausgangsmodul und einem Stromeingangs-/Spannungsausgangsmodul. Das Spannungseingangsmodul wird an den Spannungsausgang des Servo- oder Motorreglers angeschlossen und liefert einen isolierten 4-20-mA-Ausgang, der an den Eingang des Stromeingangsmoduls angeschlossen wird. Das Stromeingangsmodul isoliert und liefert eine Ausgangsspannung, die mit derjenigen des Servo- oder Motorreglers identisch ist. Auf diese Weise wurde das ursprüngliche Steuersignal (zweimal) isoliert und durch eine 4-20-mA-Stromschleife erweitert. Für das SCM5B392-Modulset stehen mehrere Montageoptionen zur Verfügung. Wenn eine große Anzahl von Kanälen benötigt wird, sind das SCMPB01 16-Kanal-Backpanel und das SCMPB05 8-Kanal-Backpanel erhältlich. Kleinere Kanalzahlen können mit der Einkanal-Montageplatte SCMPB03 und der Zweikanal-Montageplatte SCMPB04 untergebracht werden.
