Stromausgangsmodul SCM5B39-01

analog

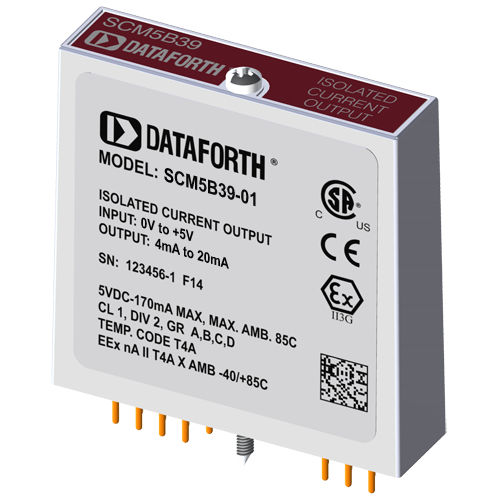

Jedes SCM5B39-Stromausgangsmodul bietet einen einzelnen analogen Ausgangskanal. Die Track-and-Hold-Schaltung in der Eingangsstufe kann in einem Hold-Modus betrieben werden, bei dem ein DAC viele Ausgangsmodule versorgen kann, oder in einem Track-Modus, bei dem ein DAC für jedes Modul zuständig ist. Zusätzlich zur Track-and-Hold-Schaltung bietet jedes Modul Signalpufferung, Isolierung, Filterung und Umwandlung in einen Hochpegel-Stromausgang. Die Einstellung des Track- oder Hold-Modus wird durch den logischen Zustand von WR EN\, Modul-Pin 23, gesteuert. Wenn Pin 23 niedrig ist, ist der Track-Modus aktiviert. Wenn Pin 23 high ist, ist der Hold-Modus aktiviert. Das Modul ist mit einem vollständig isolierten rechnerseitigen Schaltkreis ausgestattet, der von Power Common, Pin 16, auf ±50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb der Track-and-Hold-Schaltung keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Für einen Low-Status verbinden Sie einfach Pin 23, den Write-Enable-Pin, mit I/O Common, Pin 19. Die SCMPB02- und SCMPB06-Backpanels ermöglichen die Steuerung der WR EN\-Steuerleitung durch den Host-Computer, was das Multiplexing eines Host-DACs auf bis zu 64 SCM5B39-Ausgangsmodule ermöglicht. Während des Einschaltens bleibt der Ausgang bei allen Modellen mit Ausnahme des SCM5B39-07 für 100 ms auf 0 mA, damit die Track-and-Hold-Schaltung initialisiert werden kann.
