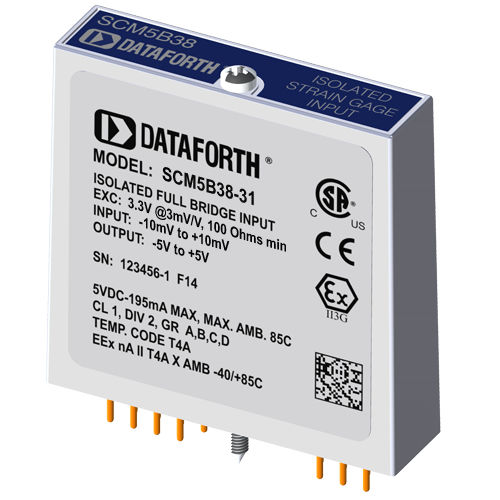

Eingangsmodul für Dehnungsmessstreifen SCM5B38-31

Schmalband

Jedes SCM5B38 Dehnungsmessstreifen-Eingangsmodul bietet einen einkanaligen Dehnungsmessstreifen-Eingang, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Dieser Spannungsausgang wird über einen Logikschalter gesteuert, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einer vollständig isolierten rechnerseitigen Schaltung ausgestattet, die von Power Common, Pin 16, auf ±50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Der SCM5B38 kann an Vollbrücken- oder Halbbrückenwandler mit einem Nennwiderstand von 100 Ohm bis 10 kOhm angeschlossen werden. Ein abgestimmtes Paar von Brückenvervollständigungswiderständen (bis ±1mV bei +10V Anregung) ermöglicht die Verwendung von preiswerten Halb- oder Viertelbrückenwandlern (Abbildungen 2, 3, 4). Die Dehnungsmessstreifen werden vom Modul aus mit einer sehr stabilen 10V- oder 3,333V-Quelle versorgt. Die Erregungsversorgung ist vollständig isoliert, so dass die Verstärkereingänge über den gesamten Bereich der Erregungsspannung arbeiten können. Diese Eigenschaft bietet erhebliche Flexibilität in realen Anwendungen. Empfindlichkeiten von 2mV/V, 3mV/V oder 10mV/V werden als Standard angeboten. Bei einer Erregungsspannung von 10 V ergibt dies einen Eingangsbereich von ±20 mV, ±30 mV oder ±100 mV bei voller Skalierung, der einen Ausgang von ± 5 V bei voller Skalierung erzeugt.
