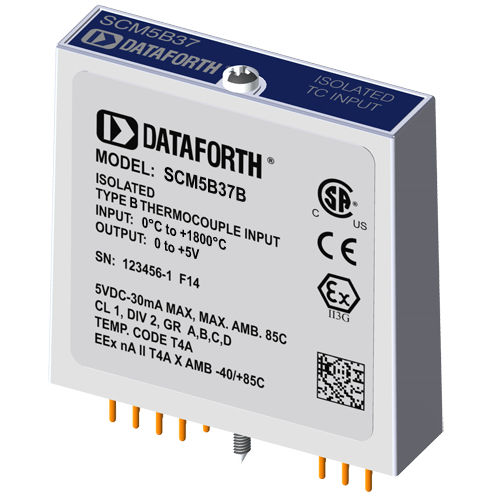

Eingangsmodul für Thermoelement SCM7B37B

Jedes nichtlinearisierte SCM5B37-Thermoelement-Eingangsmodul bietet einen einzelnen Thermoelement-Eingangskanal, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Dieser Spannungsausgang ist logikschaltergesteuert, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einer vollständig isolierten rechnerseitigen Schaltung ausgestattet, die von Power Common, Pin 16, auf ±50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Der SCM5B37 kann an neun Industriestandard-Thermoelementtypen angeschlossen werden: J, K, T, E, R, S, C, N und B. Das entsprechende Ausgangssignal arbeitet in einem Bereich von 0 V bis +5 V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermoelementdraht und die Schraubklemmen auf der Montageplatte entstehen. Die Erkennung eines offenen Thermoelementes wird durch einen internen Pull-up-Widerstand gewährleistet. Die Anzeige der unteren Skala kann durch die Installation eines externen 47-M-Ohm-Widerstands mit einer Toleranz von ±20% zwischen den Schraubklemmen 1 und 3 an den SCMPB01/02/03/04/05/06/07-Rückwänden erfolgen. Die Signalfilterung erfolgt mit einem sechspoligen Filter, der eine Normalbetriebsunterdrückung von 95 dB bei 60 Hz und 90 dB bei 50 Hz gewährleistet. Zwei Pole dieses Filters befinden sich auf der Feldseite der Isolationsbarriere, die anderen vier auf der Computerseite.
