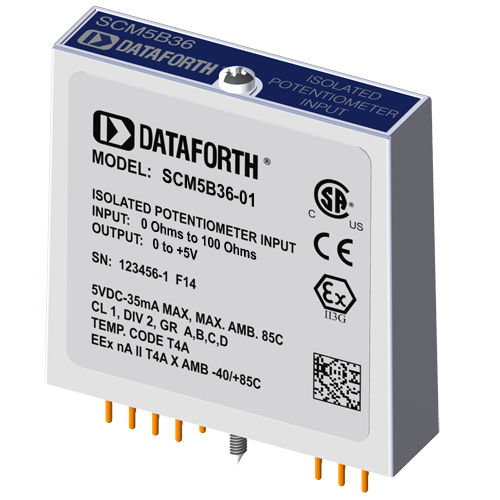

Eingangsmodul für Potentiometer SCM5B36-01

Jedes SCM5B36-Potentiometer-Eingangsmodul bietet einen einkanaligen Potentiometer-Eingang, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Dieser Spannungsausgang wird über einen Logikschalter gesteuert, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einem vollständig isolierten rechnerseitigen Schaltkreis ausgestattet, der von Power Common, Pin 16, auf ± 50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Die Erregung für das Potentiometer wird vom Modul durch zwei angepasste Stromquellen bereitgestellt. Bei Verwendung eines Dreileiter-Potentiometers ermöglicht diese Methode die Aufhebung der Auswirkungen von Leitungswiderständen. Die Erregerströme sind sehr klein (weniger als 1,0 mA), was die Selbsterhitzung des Potentiometers minimiert.
