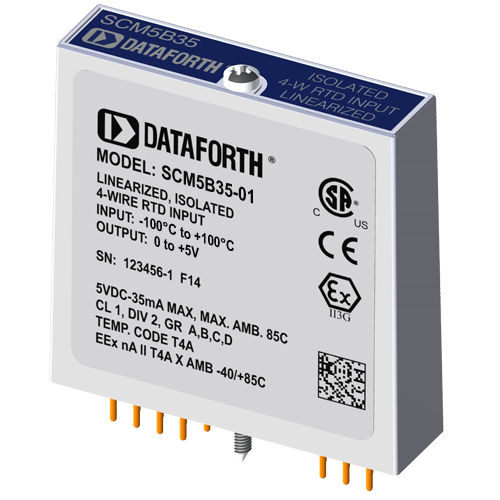

Eingangsmodul für RTD SCM5B35-01

analogTemperatur

Bei RTD-Temperaturmessanwendungen, die ein sehr hohes Maß an Genauigkeit erfordern, bietet das 4-Leiter-RTD-Eingangsmodul SCM5B35 einen erheblichen Vorteil gegenüber 3-Leiter-Messverfahren. Der SCM5B35 misst nur die am RTD abfallende Spannung und ignoriert fast vollständig den Widerstand oder die Länge der RTD-Leitungen. Das 3-Draht-RTD-Modul SCM5B34 bietet eine Kompensation des Leitungswiderstands, erfordert aber gleiche Leitungswiderstände, während das SCM5B35 keine angepassten Leitungswiderstände erfordert. Jedes SCM5B35 RTD-Eingangsmodul bietet einen einkanaligen RTD-Eingang, der gefiltert, isoliert, verstärkt, linearisiert und in einen hochpegeligen Analogspannungsausgang umgewandelt wird. Dieser Spannungsausgang ist logisch schaltergesteuert, so dass diese Module einen gemeinsamen Analogbus nutzen können, ohne dass externe Multiplexer erforderlich sind. Die SCM5B-Module sind mit einer vollständig isolierten rechnerseitigen Schaltung ausgestattet, die von Power Common, Pin 16, auf ±50 V floatet werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird.
