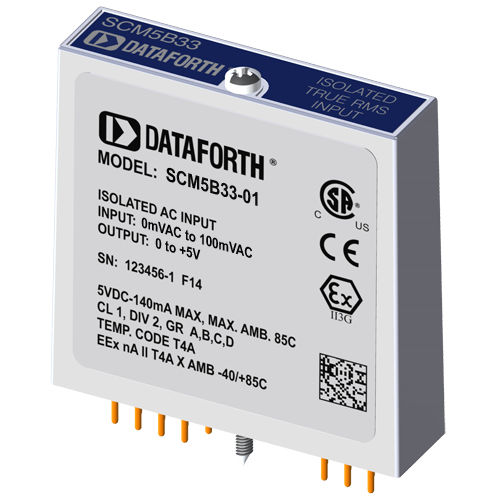

True-RMS-Eingangsmodul SCM5B33-01

SpannungStromisoliert

Jedes SCM5B33 True RMS-Eingangsmodul bietet einen einzelnen Wechselstromeingangskanal, der in seinen True RMS-Gleichstromwert umgewandelt, gefiltert, isoliert, verstärkt und in einen Standardprozessspannungs- oder -stromausgang umgewandelt wird. Die SCM5B-Module sind mit einem vollständig isolierten rechnerseitigen Schaltkreis ausgestattet, der von Power Common, Pin 16, auf ±50 V geflanscht werden kann. Diese vollständige Isolierung bedeutet, dass für den ordnungsgemäßen Betrieb des Ausgangsschalters keine Verbindung zwischen I/O Common und Power Common erforderlich ist. Falls gewünscht, kann der Ausgangsschalter kontinuierlich eingeschaltet werden, indem einfach Pin 22, der Read-Enable-Pin, mit I/O Common, Pin 19, verbunden wird. Das Feldspannungs- oder Stromeingangssignal wird durch einen Vorverstärker und einen RMS-Wandler auf der Feldseite der Isolationsbarriere verarbeitet. Das umgewandelte Gleichstromsignal wird dann von einer proprietären Zerhackerschaltung zerhackt und über die Transformator-Isolationsbarriere übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Der rechnerseitige Schaltkreis rekonstruiert, filtert und konvertiert das Signal in Ausgänge nach Industriestandard. Die Module werden mit einer Spannung von +5VDC, ±5%, versorgt. Für Modelle mit Stromausgang ist eine externe Schleifenspeisung von 4,2V bis 26V erforderlich. Der Anschluss der Schleifenversorgung mit Serienlast erfolgt zwischen Pin 20 (+) und Pin 19 (-).
