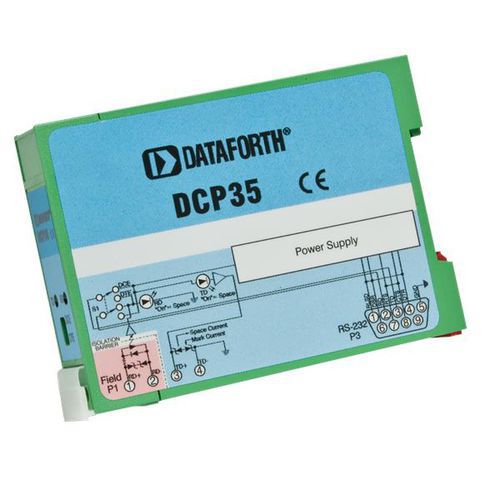

Leitungsverstärker DCP35

Die DCP35 Module sind konzipiert, um RS-232 Geräte über Distanzen zu verbinden, die so groß sind, daß sie z. B. ganze Gebäudekomplexe umfassen. Mit seinem Gehäuse für die DIN Montage kann das DCP35 an Verteilerkästen, Schalttafeln, Relais-Racks, Computerequipment, oder überall dort montiert werden, wo Hutschienen angebracht werden können. Die DCP35 benötigen keine externe Spannungsversorgung. Der Einsatz von Niederspannungsenergie und ein empfindlicher, optisch isolierter Empfänger sorgen dafür, daß das Modul sich aus der RS-232 und den Kontrollsignalen mit der notwendigen Energie versorgen kann. Die DCP35 sind für den asynchronen Vollduplex-Betrieb über zwei DC-führende, lastfreie, verdrillte Doppelleitungen konzipiert. Der Zweidraht-Simplex Betrieb kann über eine verdrillte Doppelleitung erfolgen. Die Module sind gegen Störspannungen durch Blitzeinwirkung oder beim Betrieb von industriellen Schwerlastanlagen geschützt. Jedes DCP35 verfügt über eine DCE (Data Communication Equipment) zum DTE (Data Terminal Equipment) Schaltung, die die Pins 2 und 3 des RS-232 Steckers umschaltet. Für die Installation und Befundaufnahme verfügt jedes Modul über entsprechende LED-Anzeigen für Transmitter- und Receiverleitungen. Den RS-232 Stecker gibt es mit 9-Pins als male oder female Version. Der Feldanschluß erfolgt über aufsteckbare, lötfreie Klemmleisten.
