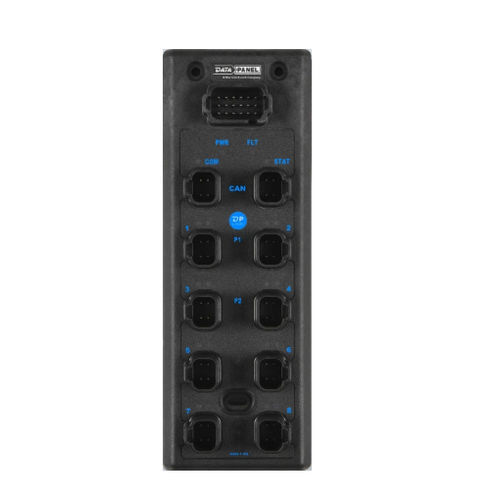

Analoges Ausgangsmodul DP-34044-1-100

digitalCAN-BusSAE J1939

Logikprogrammierbares J1939 CAN Busmodul mit 8 konfigurierbaren Eingängen (2x DI | 4x DI / AI | 2x DI / FRQ) und 8 konfigurierbaren Ausgängen (DO / PWM / PWMi). Die Logikfunktion kann mittels grafischer Programmiersoftware (Letterbox-Stil) oder alternativ in C-code geschrieben werden. Das Programm kann mittels PCAN Gateway auf das Modul transferiert werden, eine Live-Ansicht der Variablenzustände ist möglich. Das Modul kann dadurch einfache Steuerungsaufgaben übernehmen und z.B. fehleranfällige Relaisschaltungen ersetzen. Neben dem Standalone Betrieb ist auch ein Mischbetrieb mit übergeordneter Steuerung möglich. Abmessungen - 97 x 265 x 34 mm Gewicht - 680 g Material (Gehäuse) - PA, verstärkt Anschluss Aktorversorgung - DT-18 (A-cod.) Anschluss IOs - DT-4 Elektrische Daten Betriebsspannung - 8 … 32 V DC Betriebsstrom je Kontakt / Potenzial (max.) - 13 A Summenstrom (max.) - 26 A Schutzeinrichtung Versorgung - Verpolschutz Moduldiagnosen - Unterspannung | Überspannung | Übertemperatur LED-Anzeigen - Power: blau | Bus: grün | Status: grün | Aktorpotenzial: blau | Signal: gelb | Fehler: rot Eingänge Anzahl digitaler Eingänge DI - 2 Anzahl der analogen Eingänge AI - 4 Bereich Analogwert - 4...20 mA | 0…5 V / 0…10 V / 0…32 V Anzahl der Frequenzeingänge FRQ - 2 Frequenzbereich - 10...3.000 Hz Eingangsdiagnosen - Unterspannung | Überspannung | Kurzschluss Ausgänge DO Ausgangsstrom max. - 4 A PWM Ausgangsstrom max. - 4 A PWM(i) Ausgangsstrom max. - 4 A Schutzeinrichtung Ausgänge - Überlast | Kurzschluss Ausgangsdiagnosen - Aktueller Stromwert | Überstrom | Kurzschluss Umgebungsbedingungen Umgebungstemperatur - -40 °C…+80 °C Lagertemperatur - -40 °C…+85 °C Normen & Zulassungen
