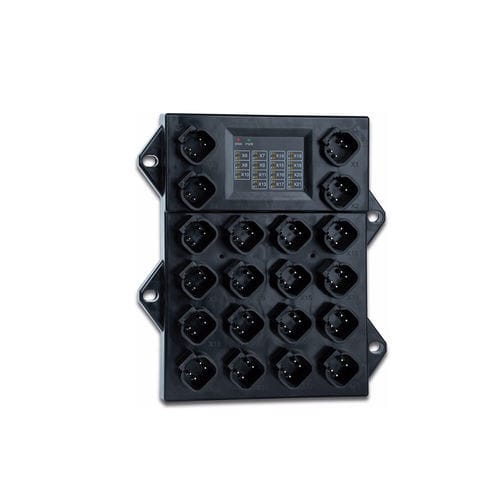

Konfigurierbares E/A-Modul DP-81000-1-200

analogdigitalCANopen

Das xtremeBLOCK CANopen E/A Modul kann eine Vielzahl an verschiedene Signalkonfigurationen abbilden. Es bietet insgesamt 12 Eingänge, von denen acht als Analogeingänge parametriert werden können. Die restlichen vier digitalen Eingänge können auch als Frequenzeingänge oder Zählereingang konfiguriert werden. Gleichzeitig bietet das Modul 14 digitale Ausgänge, von denen die meisten als PWM oder PWMi konfiguriert werden können. Der maximale Ausgangsstrom von 7 A ist ausreichend, um auch Verbraucher mit höherem Leistungsbedarf anzusteuern. Mechanische Daten Material (Gehäuse) - PA, verstärkt Abmessungen L x B x H - 180,5 x 159,5 x 32 mm / 7,11 x 6,28 x 1,26 inch Gewicht - 800g / 1,76 lbs Anschluss Aktorversorgung - DT-4 Anschluss IOs - DT-4 Elektrische Daten Betriebsspannung - 8 … 32 V DC Schutzeinrichtung Versorgung - Verpolschutz LED-Anzeigen - Signal: gelb Eingänge Anzahl der Frequenzeingänge FRQ - 4 Frequenzbereich - max. 10 kHz Ausgänge Anzahl digitaler Ausgänge DO - 4 DO Ausgangsstrom max. - 3 A Anzahl der PWM Ausgänge - 6 PWM Ausgangsstrom max. - 7 A Anzahl der PWMi Ausgänge - 4 PWMi Ausgangsstrom max. - 3 A Umgebungsbedingungen Umgebungstemperatur - -40 °C…+85 °C Lagertemperatur - -40 °C…+85 °C Passend zu: - CCpilot V1200, CCpilot V700, CCpilot V1000 Produktfamilie: - xtremeBLOCK Eingänge: - 12 Anzahl Steckplätze: - 15 Anschluss: - DT-4, DT-18 Baudrate: - 125, 250, 500, 1000 kbit/s Eingangssignaltyp: - DI/AI, DI/FRQ/CNT Ausgangssignaltyp: - DO / PWM [7 A], DO [3 A], PWMi [3 A] Bordspannung: - 8 … 32 V DC Gehäusematerial: - Polyamid, verstärkt Betriebstemperatur: - -40°C ... +85°C Montagesystem: - 4x Langloch, Ø7,3 mm Normen / Zulassungen: - ECE R10 (E1, CE), ISO 14982
