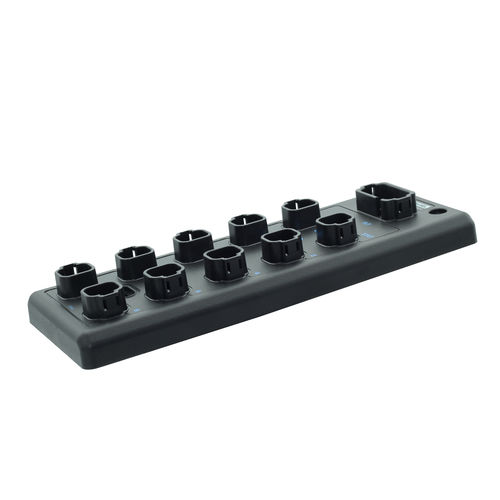

Konfigurierbares Ausgangsmodul DP-34044-3-200

digitalCANopenCAN

Abmessungen - 97 x 265 x 34 mm Gewicht - 680 g Material (Gehäuse) - PA, verstärkt Anschluss Aktorversorgung - DT-18 (A-cod.) Anschluss IOs - DT-4 Elektrische Daten Betriebsspannung - 8 … 32 V DC Summenstrom (max.) - 52 A Schutzeinrichtung Versorgung - Verpolschutz Moduldiagnosen - Unterspannung | Überspannung | Übertemperatur LED-Anzeigen - Power: blau | Bus: grün | Status: grün | Aktorpotenzial: blau | Signal: gelb | Fehler: rot Ausgänge DO Ausgangsstrom max. - 2x 10 A | 14 x 4 A Schutzeinrichtung Ausgänge - Überlast | Kurzschluss Ausgangsdiagnosen - Aktueller Stromwert | Überstrom | Kurzschluss Umgebungsbedingungen Umgebungstemperatur - -40 °C…+80 °C Lagertemperatur - -40 °C…+85 °C Normen & Zulassungen EMV - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 Passend zu: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Produktfamilie: - xtremeDB Anzahl Steckplätze: - 8 Anschluss: - DT-4, DT-18 Baudrate: - 250, 500 kbit/s Ausgangssignaltyp: - DO [4 A], DO [10 A], PWM [4 A], PWMi [4 A] Bordspannung: - 8 … 32 V DC Gehäusematerial: - Polyamid, verstärkt Betriebstemperatur: - -40°C ... +80°C Montagesystem: - 2x 6 mm Rundloch + 1x Langloch Normen / Zulassungen: - ISO 13309, EN ISO 13766-2, EN ISO 13766-1
