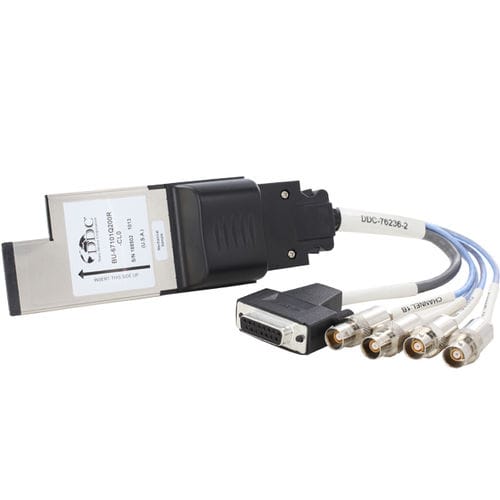

Express-Schnittstellenkarte BU-67101Q

für AvionikanwendungenIndustrieMIL-STD-1553

Das BU-67101Q ist ein ExpressCard/54-Gerät, das für den Anschluss an einen MIL-STD-1553-Datenbus konzipiert ist. Es gibt bis zu zwei duale redundante MIL-STD-1553-Kanäle, die in den Modi Bus Controller (BC) oder Multi-RT (0 bis 31) arbeiten. Jeder Modus hat die Möglichkeit, einen gleichzeitigen Busmonitor (MT) zu betreiben. Die Karte enthält außerdem zwei digitale diskrete E/As, zwei diskrete Avionik-E/As (+35V), einen IRIG-B-Timecode-Eingang und einen Time-Tag-Takteingang. Die auf dieser Karte verwendete Schnittstelle ist die AceXtreme®-Architektur von DDC, eine Erweiterung der felderprobten Enhanced Mini-ACE-Familie von 1553 Produkten. Die Karte enthält die Software der BU-69092SX-Serie, das MIL-STD-1553 AceXtreme® C Software Development Kit (SDK) von DDC. Es unterstützt alle Betriebsarten (BC, Multi-RT, MT), einschließlich Quellcode-Beispielen und ausführlicher Dokumentation. Zu den optionalen Softwarepaketen gehören der grafische Analysator/Simulator BusTrACEr 1553, die Echtzeit-Avionik-Bus-Analyse- und -Simulationssoftware dataSIMS sowie ein vollwertiges LabVIEW- und LabVIEW-Real-Time-Paket. APPLIKATIONEN Die BU-67101Q MIL-STD-1553 ExpressCard eignet sich für eine Vielzahl von Anwendungen, u. a. für Box-Level-Bodentests, Simulation, tragbare Testgeräte, Fluglinien-Tests und -Diagnose, Softwareentwicklung, Systemintegration und Debugging. Die Karte verbessert die Arbeit von Entwicklern, Integratoren, Testern, Feldpersonal und Flugtest-Crew durch erweiterte 1553-Funktionen, die in einem tragbaren Formfaktor zugänglich sind.
