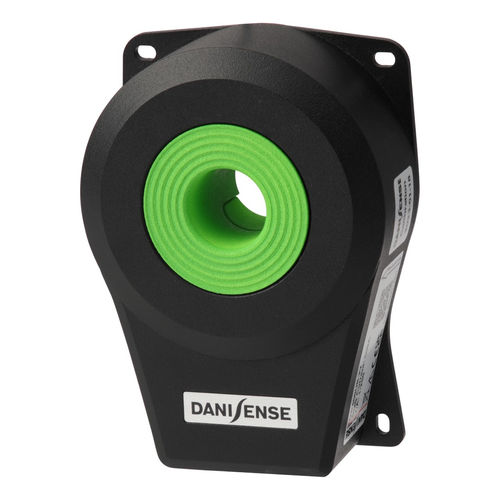

Fluxgate-Stromwandler DW500UB-2V

festinstalliertDCAC

• 2V Ausgang bei 500 A über BNC-Anschluss • 24/30 mm Blende mit/ohne Kunststoffeinsatz • 10 MHz Bandbreite • 12,5 ns Phasenverzögerung • 15 ppm Linearität • 15 ppm Offset • Inklusive dedizierter Stromversorgung Hochpräziser Gleichstromwandler (DCCT) mit großer Bandbreite, der Ströme bis zu 750 A misst und kontinuierlich 500 A Ströme mit einem Linearitätsfehler von weniger als 15 ppm misst. Durch die Verwendung eines speziellen Hochfrequenzwandlerkopfes verfügt der DW500UB-2V über eine sehr große Bandbreite von bis zu 10 MHz. Die Phasenkompensation ist dank einer nahezu konstanten Phasenverzögerung von ca. 12,5 ns, einschließlich eines 2 m langen Koaxialkabels, sehr einfach. Basierend auf der ultrastabilen Danisense Closed-Loop-Fluss gate-Technologie verfügt der DW500UB-2V über einen sehr geringen Offset und eine extrem niedrige Drift. Er ist in einem kompakten Aluminiumgehäuse untergebracht und bietet eine hohe Auflösung für eine präzise Überwachung, eine zuverlässige und gleichbleibende Leistung und ein robustes Design für Langlebigkeit. Anwendungen • Prüfstand für Elektrofahrzeuge (EV) • Hochfrequenz-Anwendungen • Leistungsmessung und Leistungsanalyse • Präzisionsantriebe • Systeme zum Testen und Bewerten von Batterien • SiC- und GaN-Bauelemente mit breiter Bandlücke (WBG) • Aktuelle Kalibrierung
