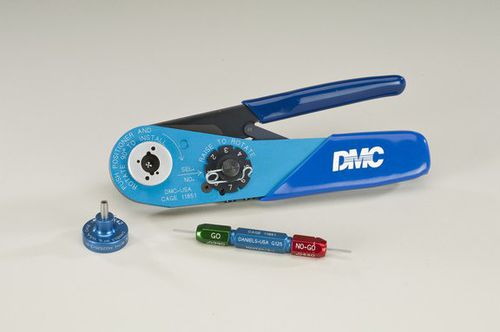

Manuelles Crimpwerkzeug AFM8

für Draht

Qualifiziert nach MIL-DTL-22520/2* und AS22520/2* Geeignet für Daniels "K" Stellungsregler Das nach MIL-DTL-22520/2* und AS22520/2* qualifizierte DMC AFM8 ist für die meisten Miniatur- und Subminiatur-Steckertypen ausgelegt, die in elektronischen Systemen weit verbreitet sind. Das AFM8 erfüllt den Bedarf an einem Miniaturwerkzeug, das Kabelgrößen von 20 bis 32 AWG aufnehmen kann. Die AFM8 bietet eine Crimpung nach Mil-Standard 8, die eine maximale Zugfestigkeit gewährleistet. Die zyklusgesteuerte Präzisionsratsche gewährleistet jedes Mal gleichbleibend genaue Crimpungen. Der Werkzeugrahmen hat einen eingebauten 8-Stufen-Wahlschalter, mit dem sich die richtige Crimptiefe für den verwendeten Draht leicht einstellen lässt. Positionierer passen den Werkzeugrahmen an eine bestimmte Anwendung an. Auf dem Typenschild jedes Positionierers ist angegeben, welche Kontakte der Positionierer für den jeweiligen Drahtdurchmesser aufnimmt, und die Position des Wählers ist angegeben. Der Positionierer lässt sich leicht abnehmen und auswechseln. Um eine genaue Kalibrierung zu gewährleisten, wird ein regelmäßiges Messen empfohlen. Dies kann leicht mit dem M22520/3-1 "GO/NO-GO"-Lehre (DMC Teile-Nr. G125) auf SEL-Einstellung #8 erreicht werden. Das AFM8 ist 6 3/4" lang und wiegt ca. 10 oz. Abgesehen davon, dass das Werkzeug bei Nichtgebrauch sauber gehalten und ordnungsgemäß gelagert werden muss, ist keine Wartung durch den Bediener erforderlich. Der DMC274-Werkzeugsatz enthält den AFM8-Werkzeugrahmen, die Werkzeuglehre und alle mil-spezifischen Positionierer. Das DMC274 enthält außerdem Anleitungsblätter für die Werkzeuge und eine Werkzeugauswahltabelle.
