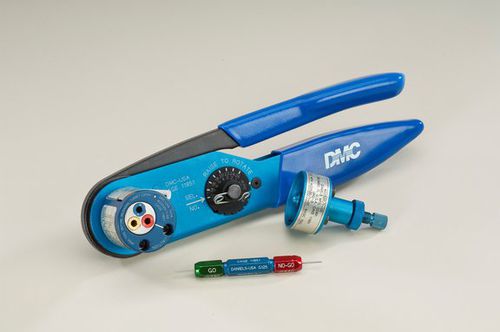

Manuelles Crimpwerkzeug AF8

für Draht

Das DMC AF8, das nach MIL-DTL-22520/1* und AS22520/1* qualifiziert ist, hat praktisch unbegrenzte Einsatzmöglichkeiten innerhalb des spezifizierten Drahtbereichs von 12 bis 26 AWG. Mehr als tausend Revolverköpfe stehen zur Verfügung, um den Werkzeugrahmen an Ihre spezifische militärische oder firmeneigene Kontakt/Draht-Kombination anzupassen. Der 8-Eindruck-Crimp, der bei der AF8 Standard ist, gewährleistet eine absolut maximale Zugfestigkeit bei fast allen geschlossenen Kontakten. Spezielle Eindrückkonfigurationen und Messgeräte sind auf Anfrage erhältlich. Für den ordnungsgemäßen Betrieb muss das Werkzeug mit einem der folgenden optionalen Zubehörteile kombiniert werden: einem militärischen Standard- oder nicht-militärischen Revolverkopf (TH-XXX Teil-Nr. Serie), einem militärischen Standard- oder nicht-militärischen Positionierer (TP-XXX Teil-Nr. Serie) oder einem verstellbaren Kopf (Teil-Nr. UH2-5). Dazu wird der Kopf einfach in der verschlüsselten Position ausgerichtet und die zum Kopf gehörenden Innensechskantschrauben angezogen. Die Präzisionsratsche steuert den Zyklus des Werkzeugs in beide Richtungen der Griffbewegung. Dadurch wird sichergestellt, dass die Crimpung jedes Mal gleich genau ist. Die Crimptiefe wird über einen 8-stufigen Drehknopf gesteuert, der sich bequem am Werkzeugrahmen befindet. Der Bediener stellt einfach die gewünschte Stufe für das verwendete Kabel ein. Diese Einstellung kann mit einem Sicherungsstift oder einem Sicherheitsdraht gesichert werden. An allen Revolverköpfen und Positionierern ist eine permanente Datenplatte angebracht. Auf diesem Schild sind die spezifischen Teilenummern der Kontakte, der entsprechende Farbcode für die Position (bei Revolverköpfen mit 3 Positionen) und die empfohlenen Einstellungen der Selektortiefe für die verwendete Drahtgröße aufgeführt. Die AF8 ist ca. 9,75" x 2,5" x 1,25" groß und wiegt 15 Unzen.
