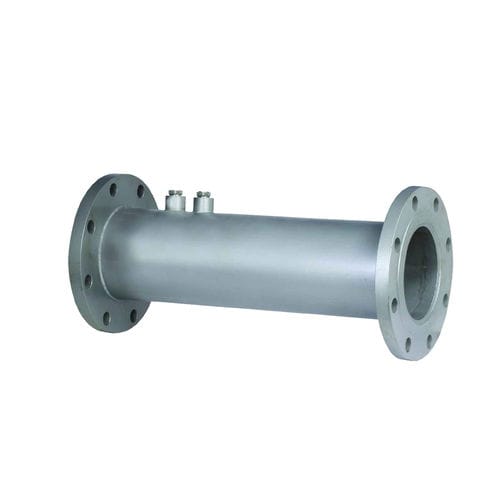

V-Konus-Durchflussmesser LGV series

für Flüssigkeitenfür GasIndustrie

Der LGV V-Kegel-Durchflussmesser ist der Innenkegel-Durchflussmesser der zweiten Generation. Es ist ein leistungsstarker Differenzdruck-Durchflussmesser, der von Dandong Top Electronics Instrument (Group) Co., Ltd. in Zusammenarbeit mit der Universität Tianjin entwickelt wurde. Das einzigartige Design der Halterung und des Kegelwinkels ermöglicht es, den Durchfluss verschiedener Medien wie Gas, Flüssigkeit und Dampf unter sehr kurzen geraden Rohrleitungsabschnitten zu messen. Merkmale 1.Der LGV V-Kegel-Durchflussmesser führt viele experimentelle Untersuchungen durch, die sich auf verschiedene äquivalente Durchmesserverhältnisse und verschiedene vordere und hintere Kegelwinkel beziehen, und bestimmt schließlich die optimale Kombination von vorderen und hinteren Kegelwinkeln unter verschiedenen Durchmesserverhältnissen, was das Bereichsverhältnis breiter und die Messgenauigkeit höher macht. 2.Die Methode der Konusfixierung mit Stütze wird übernommen, wodurch die Konusfixierung sehr fest und zuverlässig ist und der Einfluss von Konusvibrationen auf die Messung reduziert wird. Gleichzeitig wird auch der Einfluss der vorderen und hinteren Stütze auf das Strömungsfeld vollständig berücksichtigt. Stellen Sie die Messgenauigkeit sicher. 3.Der Einfluss des Ausdehnungskoeffizienten ε auf die Gasdurchflussmessung wird bei der Konstruktion des LGV-V-Konus-Durchflussmessers vollständig berücksichtigt. Das reale Strömungsexperiment des Ausdehnungskoeffizienten wird mit dem Standardgerät des Gasdurchflusses der Schalldüse mit Überdruckmethode durchgeführt.
