Nutzlast-Simulationsplattform

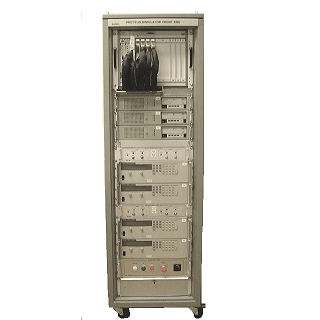

SATELLITE-PLATTFORM-SIMULATOR und ZAHLUNGS-SIMULATOR Anwendungsbereiche Wird für internationale Kooperationsmissionen zwischen Nationalen Agenturen verwendet: CNES, ESA, NASA, ISRO, ZNSA Hauptvorteile Simulation von Energiebus und TM/TC-Schnittstellen Automatischer Prüfablauf TM/TC-Speicherung und Überwachung Hauptmerkmale Der Satellitenplattformsimulator wird zur Simulation der Schnittstellen-Signale der Plattform verwendet, um Funktionsprüfungen und Bodenqualifikationstests von Satellitenausrüstung und Nutzlastinstrumenten durchzuführen. Der Simulator führt die Stromversorgung und das Management der TM/TC-Vermittlungsstellen durch Der Nutzlastsimulator wird zur Simulation von Nutzlastschnittstellen und des TM/TC-Austauschverhaltens verwendet. Der Simulator führt die Stromverbrauchssimulation und die TM-Datengenerierung gemäß dem OBSW-Modusdiagramm des simulierten Nutzlastinstruments durch. Der Prüfstand besteht aus: 19"-Gestell mit 220 V 50/60 Hz Stromversorgungsgestell mit Not-Aus Stromversorgungen und dynamische Lasten TM/TC-Frontends PC mit Prüfstandssoftware Betriebsarten Der Zugriff auf die Betriebsarten erfolgt über den PC-Computer. Automatischer Modus: Automatische Ausgabe und Ausführung von Testsequenzen Überwachung und Anzeige von Telemetrie und Telekommandos TM/TC Datenspeicherung Konfigurationsmodus Konfiguration des Automatik-Modus Fern-Modus Ethernet-Fernsteuerung Manueller Modus Unabhängiger Zugang zu allen Hardware-Ressourcen des Prüfstands Technische Daten : Stimuli & Messung Leistungsbus 100V, 50V, 10A Avionik-Bus: 1553, CAN, Spacewire, LVDS Relais-Befehl HLC, HPC, LLC Digitale E/A Analogsignal, DAC, ADC Dynamische Belastung Thermistor, Heizer
