Manipulator für Spulen-Handling

pneumatischmit Greifsystemfür Hubanwendungen

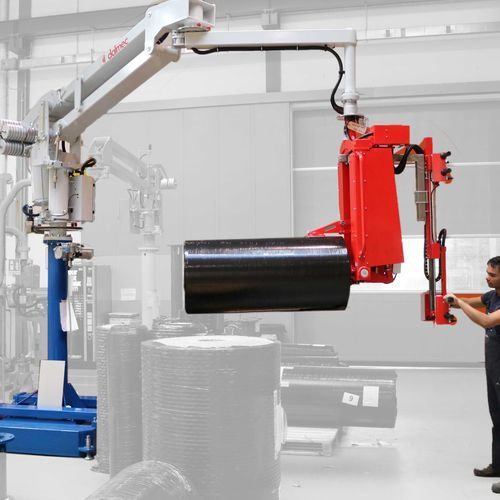

Handhabungs-Manipulator Maxipartner Typ MXC, Säulengerät auf einer verfahrbaren Grundplatte, zum Umsetzen von Spulen aus Isolierstoffe. Die Greifvorrichtung, ausgestattet mit pneumatischem auswechselbarem Spreizdorn, ist in der Lage, die Spulen unterschiedlicher Größe zu heben, eine spezielle Einrichtung verhindert das Gleiten der Spule während ihrer Schwenkungsphase. Die teleskopierbaren Multipositions-Bedienelemente ermöglichen dem Bediener, die Spule zu großen Höhen abzulegen. Die Drehung des Manipulators um die Säulenachse ist servounterstützt im Falle einer Handhabung besonders schwerer und sperriger Spulen. Mit Maxiparter-Manipulator können Spulen bis zu 500 kg mit einem Arbeitsradius bis zu 4500 mm und mit vertikalem Hub von 2600 mm umsetzen werden.
