Profilieranlage für Raffstores D48 series

StanzenPräzisionmit Ausschneidefunktion

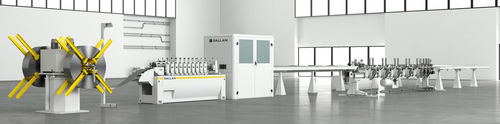

Profi-Profilierlinie für Raffstoren für den Außenbereich. Diese Profilierlinie haben dank fliegender Schnittsysteme und spezieller Haspeln mit Bevorratung, die das Erreichen einer Produktivität von 60 Metern pro Minute erlauben, eine hohe Produktionsgeschwindigkeit. Der fliegende Wagen umfasst hydraulische Einheiten, die alle Bearbeitungen für die Befestigung der Führungsnippel und gebördelten Löcher für den Durchgang des Aufzugbands vom Typ “Lift Tape” ausführen. Die Linie besteht vor allem aus einer Abwickelhaspel mit vertikaler Achse, die es ermöglicht, die Bänder standardmäßig zu benutzen, so wie sie aus dem Servicezentrum kommen. Eine spezielle Bandbevorratung gewährleistet eine flüssige und durchgehende Führung des Bands in die Maschine. Auch die Haspel für die Kunststoffdichtung wird mit der gleichen Bevorratung geliefert, um zu gewährleisten, dass die beiden Elemente perfekt verbunden sind. Dann kommt die Präzisionsprofiliermaschine DALLAN T4, die ideal für die Bearbeitung von Produkten aus vorlackiertem Aluminium ist. Wie alle Maschinen von Dallan wurden auch hier die Gruppen DALLAN COMBI für Walzen eingesetzt, die einen extrem schnellen Produktionswechsel erlauben. Der Schnitt- und Bearbeitungswagen ist auf einem zweiten Unterteil montiert; er umfasst das Schneidwerkzeug und die Werkzeuge für die Bearbeitungen der Befestigungslöcher für die Führungsnippel an den Enden und für die Ausführung der Löcher für das Aufzugband. Das spezielle Auszugsystem gewährleistet den Produktionsfluss auch bei sehr kurzen Profilen. Abgerundet wird die Linie von einem Stapeltisch. Eine ideale Ergänzung dieser Linien sind die Konfektionierungssysteme DALLAN Coil To Window:
