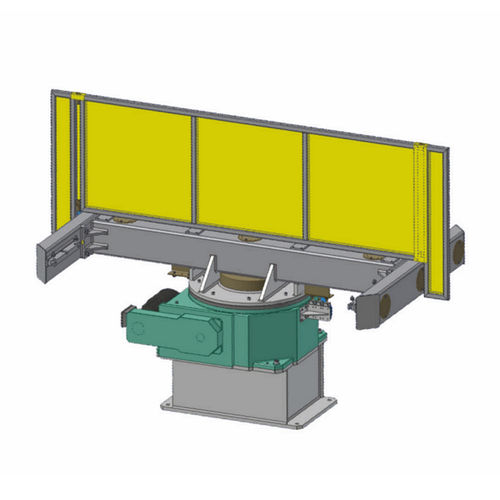

Elektrischer Positionierer

drehbar

Merkmale: Die Bedienung des Positionierers erfolgt von der Konsole aus zur Roboterprogrammierung; Weißer Drehtisch für die horizontale Drehung des Tisches; Möglichkeit des Synchronbetriebs des Schweißroboters mit dem Positionierer; Integrierter Steckverbinder für Masse (500 A), Die Hohlwelle auf der freien Klemmplatte ermöglicht die Versorgung mit Druckluft und Steuerleitungen; TypHZP-250/EO-2x HZP-300/EO-2x HZP-500/EO-2x HZP-750/EO-2x Anzahl der Seiten2 (A,B)2 (A,B)2 (A,B)2 (A,B)2 (A,B) Max. Nutzlast nebeneinander (A und B)250 kg300 kg500 kg500 kg750 kg Max. Umdrehung radikal575 mm575 mm575 mm575 mm575 mm575 mm Abstand zwischen den Aufspannplatten1.750 mm2.000 mm2.150 mm2.150 mm2.150 mm Drehzeit für 180°cca 4 s5 s8 s8 s5 s5 s5 s Drehzahl23,8 min-111,2 min-111,2 min-111,2 min-111,2 min-1 Nennmoment - Drehung412 Nm1.225 Nm1.225 Nm1.225 Nm1.225 Nm Drehwinkel+/-200°+/-200°+/-200°+/-200°+/-200°+/-200° Positionierungswiederholung (R=100mm)+/-0,2 mm+/-0,2mm+/-0,2mm+/-0,2mm+/-0,2mm+/-0,2mm AntriebsaggregatWEISS TC700WEISS TC700WEISS TC700WEISS TC700WEISS CR700
