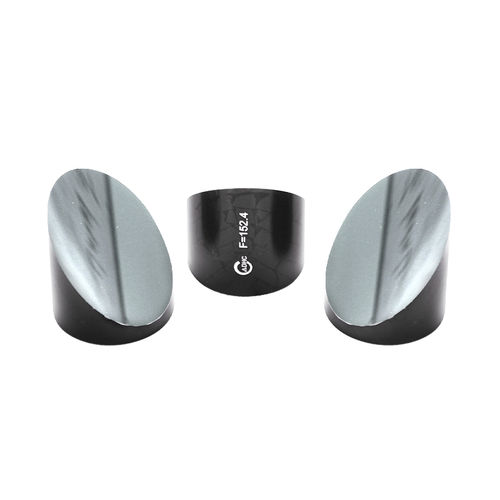

Runder Spiegel GCC-501 series

Off-Axis-ParabolAluminiumGold

Die Off-Axis-Parabolspiegel fokussieren achromatisch einen kollimierten Strahl oder kollimieren eine divergente Quelle, und ihr off-axiales Design trennt den Brennpunkt vom Rest des Strahlengangs. Die Spiegel werden aus Aluminiumsubstraten hergestellt. Die parabolische Oberfläche ist mit einer geschützten Goldbeschichtung versehen, die eine durchschnittliche Reflektanz von über 95 % im Bereich von 650 nm bis 20 µm gewährleistet. An der Unterseite jedes Spiegels befinden sich drei M4-Befestigungslöcher für eine einfache Installation und Befestigung. Auswahlhilfe Bei der Verwendung von off-axis Parabolspiegel Kollimation Punktlichtquelle, nach dem erforderlichen Ausgang Strahlendurchmesser, um den entsprechenden Spiegel zu wählen, mit dem Divergenzwinkel des einfallenden Lichts und Parabolspiegel Reflexion effektive Brennweite, um den Strahldurchmesser zu berechnen. Berechnet durch den kleinen Winkel Annäherung, den Strahldurchmesser, Formel ist wie folgt: Strahldurchmesser = sin(θ) x REFL Wenn der Ausgangsstrahl aus einer kollimierenden optischen Faser stammt, lautet die Formel wie folgt: Strahldurchmesser = 2 x NA(Faser) x REFL
