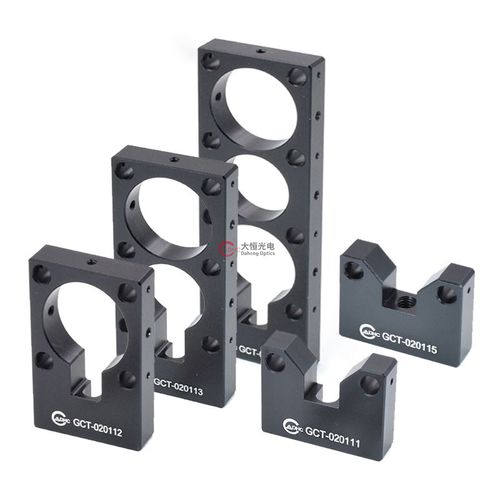

Optikhalterung GCT-02011 series

für Käfigsysteme

Diese Serie von Stützhalterungen gehört zur unteren Stützvorrichtung der Käfigsystemstruktur. Sie dient zur festen Verbindung der Standard-Tragstangen mit 30 mm Teilung mit einer festen Höhe der optischen Mittelachse und der optischen Plattform oder anderen Montageebenen Je nach Höhe der einzelnen Halterungen gibt es verschiedene Reihen von Ø6mm-Löchern für Käfigstangen. Die Käfigstangen können auf der optischen Installationsebene mit different mittlerer Höhe der optischen Achse montiert werden. GCT020112, GCT-020113 und GCT-020114 haben Bohrungen mit Ø25mm oder Ø30mm für die Montage von Adaptern der Serie GCT-0310, so dass verschiedene Komponenten in das optische System aufgenommen werden können. Die Befestigungslöcher der M6-Schrauben sind an der Stützhalterung reserviert, die mit den Montageflächen der Plattform verbunden werden können.
