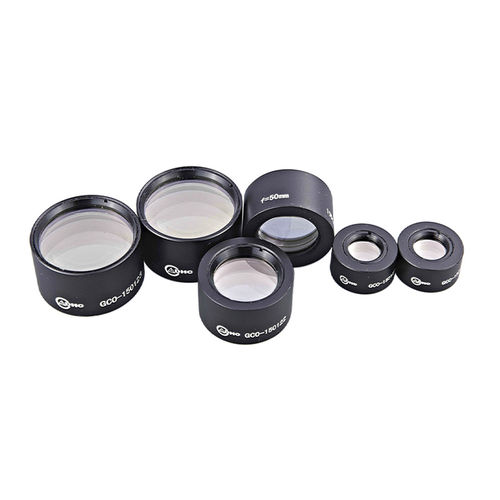

Linse mit Feineinstellung GCO-15 series

für LaserPräzision

Fokussierlinsen mit Luftzwischenraum sind für die Fokussierung der von Lasern abgegebenen Hochleistungsstrahlung ausgelegt. Die Linsen sind für Hochpräzisionsanwendungen optimiert, wie sie in Laserbearbeitungssystemen zum Schweißen, Schneiden, Bohren und Verstreben verwendet werden. Sie können auch für die Kollimation von Laserstrahlen verwendet werden, die über Glasfasern übertragen werden. Die Daheng Fokussierlinsen mit Luftabstand verwenden hochwertige Dreifach-Linsenelemente, die so optimiert sind, dass ein beugungsbegrenzter Fokuspunkt erzielt wird. Mit der designspezifischen optischen Beschichtung erreicht das Linsensystem eine durchgängige Transmission bei einer bestimmten Wellenlänge von bis zu 98 %. Spotgröße Dspot (1/e2) Die minimal mögliche Größe des Brennflecks einer Fokussierlinse mit Luftabstand ergibt sich aus der Wellenlänge des Lasers, multipliziert mit der Brennweite der Linse, f', dem FAP-Faktor und dem Beugungswert M2 des Laserstrahls und dividiert durch den Strahldurchmesser Dbeam(1/e2). Daheng Schärfentiefe Die Schärfentiefe einer Fokussierlinse mit Luftabstand wird durch eine verdoppelte Rayleigh-Länge definiert. Die Rayleigh-Länge beschreibt den Abstand entlang der optischen Achse zwischen den Positionen, an denen sich der Strahlenbereich vor oder hinter der Brennpunktposition verdoppelt. Die Rayleigh-Länge ZR errechnet sich aus der Strahlfläche in der Brennebene multipliziert mit einem Faktor (abhängig vom FAP-Faktor) geteilt durch die Wellenlänge und den Beugungswert M2 des Lasers.
