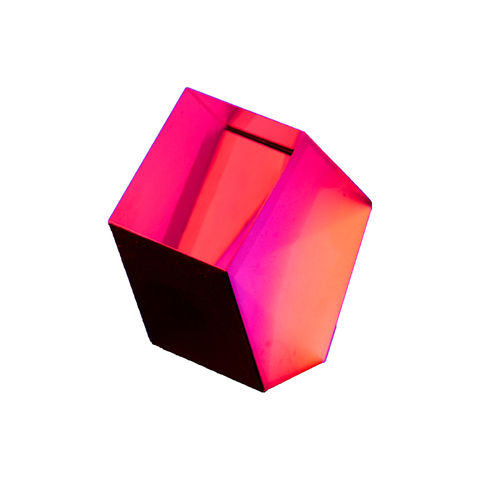

Pentaprisma aus BK7-Glas GCL-0302 series

Ein Penta-Prisma ist ein fünfseitiges Prisma, das sich durch zwei wichtige Eigenschaften auszeichnet. Erstens werden die Bilder weder invertiert noch umgekehrt, während sie um 90 Grad abgelenkt werden. Zweitens ist es ein Gerät mit konstanter Ablenkung, d. h. alle durchgehenden Strahlen werden genau um 90 Grad abgelenkt. Leichte Bewegungen der Prismen haben keinen Einfluss auf den richtigen Ablenkungswinkel. Diese Eigenschaft macht die Prismen für Entfernungsmesser nützlich. Sie werden auch in Suchern von Spiegelreflexkameras verwendet. Die spiegelnden Oberflächen sind mit Aluminium beschichtet und zum Schutz mit schwarzer Farbe überstrichen. - Maßtoleranz: ±0,1 - Ebenheit: λ/4 an der Reflexionsfläche λ/2 an der Transmissionsfläche - Oberflächenqualität: 60-40 scratch-dig - Lichte Durchlässigkeit: 90% - Beschichtungen: Reflektierende Oberflächen sind aluminisiert mit schwarzer farbe. Eintritts- und Austrittsflächen sind mit einer 1/4-Wellen-MgF2 beschichtung bei 550nm für 0˚ Einfallswinkel.
