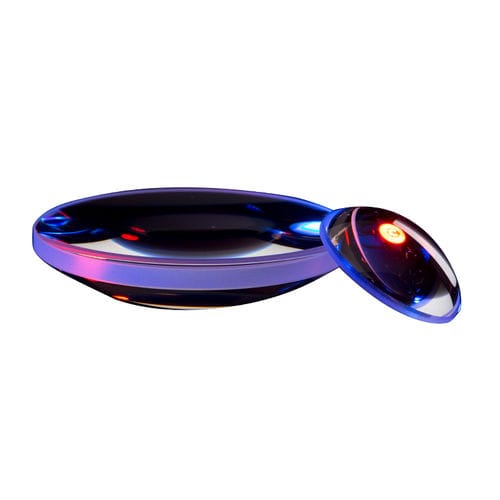

Optik-Linse GCL-0101 series

plankonvexaus BK7-GlasVIS

Plankonvexe Linsen werden meist zur Fokussierung paralleler Lichtstrahlen auf einen Punkt verwendet. Die Asymmetrie dieser Linsen zwischen Vorder- und Rückfläche minimiert die sphärische Aberration wirksam, insbesondere in Situationen, in denen das Objekt und das Bild nicht gleich weit von der Linse entfernt sind. Optimal ist es, wenn sich das Objekt im Unendlichen befindet (als parallele Strahlen, die in das Objektiv eintreten) und das Bild im Brennpunkt, der ein unendliches konjugiertes Verhältnis hat, d. h. Objektabstand/Bildabstand. Die gekrümmte Fläche des Objektivs sollte in Richtung des Objekts zeigen. - Brennweite (f'): ±2%@587.6nm - Durchmesser (φ) Toleranz: +0.0/-0.20 - Mittlere Dicke (Tc): ±0.1 - Zentrierung: 3' - Formfehler: 1 ～ 5 Fransen - Unregelmäßigkeit der Fransen: 0.2 ～ 0,5 Fransen - Oberflächenqualität: 60-40 scratch-dig - Beschichtung: GCL-0101xx: 1/4 Welle MgF2-Beschichtung bei 550nm für 0°Einfallswinkel GCL-0101xxA: VIS-Mehrschichten-AR beschichtung, Rave≤0,5%@450-800nm GCL-0101xxB: NIR-Mehrschichten-AR beschichtung, Rave≤0,5%@800-1100nm - Klare Apertur: 90% Durchmesser
