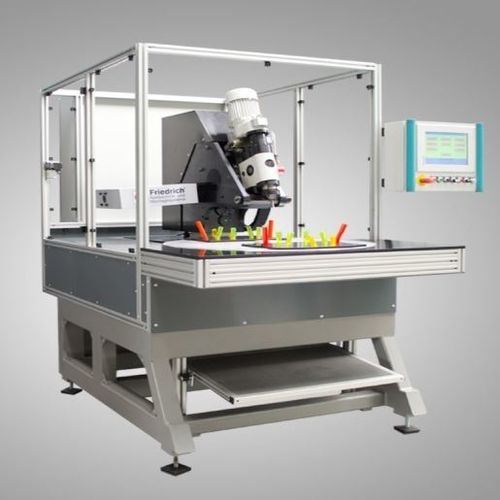

CNC-Nietzentrum

5-AchsHochgeschwindigkeit

Beim Bearbeiten von abgewinkelten oder gewölbten Bauteilen können auf Grund unterschiedlicher Winkel auf herkömmlichen 3-Achsen-CNC-Nietmaschinen nicht alle Nietstellen erreicht werden. Die Friedrich 5-Achsen-CNC-Nietmaschine ermöglicht mit den 2 zusätzlichen CNC-Achsen die Bearbeitung von komplexen Teilen in einer Aufspannung. So sind durch Reduzierung von zusätzlichen Arbeitsgängen sowie geringere Lohn- und Werkzeugkosten beachtliche Kostenersparnisse realisierbar. geschweißtes Stahlrahmengestell Schutzverkleidung aus Aluprofil Polycarbonatverglasung Koordinatensystem mit Lineareinheiten und Kugelumlaufspindeln, Nietbereich 180x280 mm bis 350x500 mm Digitaler High-Speed Antrieb mit Motion Control Rundschalttisch mit Bremsmotor 2er- oder 4er-Teilung Schaltteller-ø 900/1200 mm Standard C-Gestell mit 2 CNC-Achsen +/-15° in 2 Ebenen schwenkbar Nieteinheit mit 80 mm Spindelhub Friedrich CNC-Steuerung mit Nietüberwachung diverse Schnittstellen zur Datenübertragung Bearbeitung abgewinkelter oder gewölbter Teile möglich kleinste Nietabstände realisierbar Kostensenkung durch hauptzeitparallele Bestückung Hohe Verfahrgeschwindigkeit bis 400 mm/s Hohe Beschleunigungsrate mit großer Positioniergenauigkeit
