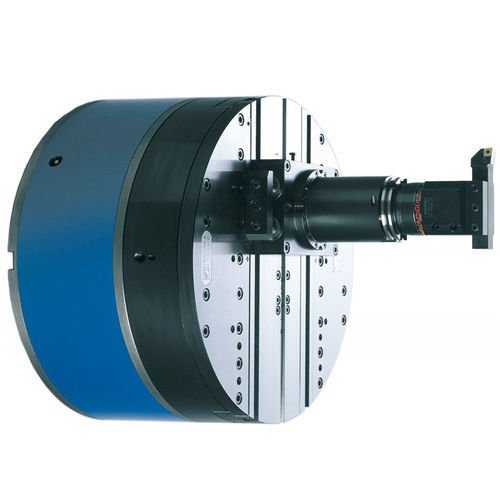

Digitalsteuerung für Werkzeugmaschine UT series

Handgerät

Mittlere und große Köpfe mit numerischer Steuerung zum Bohren und Plandrehen, einsetzbar auf Bohrwerken, Bearbeitungszentren und Sondermaschinen. Allgemeine Merkmale U-TRONIC sind mittelgroße und große CN-Köpfe, die an die U-Achse der CNC in der Werkzeugmaschine angeschlossen werden, um Außenplandrehen, Innenplandrehen, Rückwärtsplandrehen, zylindrisches und konisches Bohren und Gewindeschneiden, konkave und konvexe Radiusbearbeitung durch die Interpolation mit den anderen Achsen der Werkzeugmaschine zu ermöglichen. Sie können manuell oder automatisch und mit Palettensystemen auf Bohrmaschinen, Bearbeitungszentren und Sondermaschinen eingesetzt werden. Sie werden in 6 Standardmodellen von ø360 bis ø1000 mm hergestellt, alle mit innerem Kühlmittelweg. Zusätzlich zu den Standardausführungen sind Sonderausführungen erhältlich: mit großen Abmessungen bis zu 1.600 mm Durchmesser, mit integriertem Untersetzungsgetriebe und auf Wunsch mit Bohrung, Doppelschlitten und mit Gegengewichten für den Selbstausgleich. Die Werkzeughalter können auf dem Schlitten angebracht werden, entweder mit manuellem oder automatischem Werkzeugwechsel. COMMAND Die direkte Verbindung zur "U"-Achse der numerischen Steuerung der Werkzeugmaschine ermöglicht die Durchführung aller Arten von Drehbearbeitungen, Bohrungen, Innen- und Außenplandrehungen, Gewindeschneiden, Radius- und Kugelbearbeitungen. VORBEREITUNGEN Interne Druckbeaufschlagung Um das Eindringen von Flüssigkeit und Staub in die Bereiche des Servomotors, des Messwertgebers und der Endschalter zu verhindern, ist eine Bohrung mit Ø 8,5 für die interne Druckbeaufschlagung des festen Gehäuses mit einem Lufteinlass von 0,5-1 BAR vorgesehen. Automatische Schmierung Am Kopf ist eine Ø 8,5 Bohrung vorgesehen, durch die automatisch Fett in den U-TRONIC eingefüllt werden kann.
