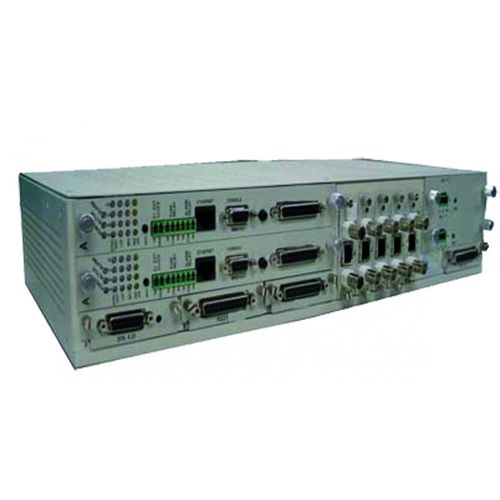

Analoger Multiplexer QX3440-D

PDH

Der QX3440-D ist ein vollständig modularer Multiservice-Multiplexer mit 9 Steckplätzen mit 4E1/T1 2Mbps/1,5Mbps oder n 64/56kbps für Netzwerk- oder Tributary-Anwendungen. Dieser DACS hat eine Cross-Connect-Fähigkeit von 72 Mbps und unterstützt eine Vielzahl von Schnittstellen: E1/T1 Kupfer oder Glasfaser, seriell, analog, POTS-Sprachübertragung, Trockenkontakt oder Ethernet-Brücke/Router. Der QX3440-D ersetzt das eingestellte Modell IX4200-9 und unterstützt alle Anwendungen dieses älteren Modells. Mit einem kostenlosen Software-Upgrade können alle Nebenkarten aus dem IX4200-9 im QX3440-D verwendet werden, und umgekehrt können alle Karten aus dem QX3440 (mit der Referenz QX34DD) im IX4200-9 verwendet werden. Der QX3440-D ist für den Einsatz bei beengten Platzverhältnissen vorgesehen und verwendet ein kompaktes, 300 mm tiefes 2U-Chassis mit derselben Leistungsfähigkeit wie das größere 5U-Chassis QX3440. Beide Chassis verwenden dieselbe CPU. Der QX3440-D kann als E1/T1 TM-Multiplexer oder E1/T1 ADM in einer Bus- oder Ringinfrastruktur eingesetzt werden (mit optionalem UPSR-PDH-Ring). Dies unterstützt einen vollständigen 1+1-Schutz der E1/T1-Schaltungen und ermöglicht eine vollständige Redundanz der CPU, des Cross-Connect und der Stromversorgung. Die QX 3440-D unterstützt alle Modi von Standard-Sprachschnittstellen (POTS): FXO zu FXS, FXS zu FXS (PLAR-Modus), FXS zu E1-CAS oder T1-CAS und E&M zu E&M oder E&M zu E1-CAS/T1-CAS. Für duale Telekommunikationsumgebungen unterstützt der QX3440-D die vollständige E1-zu-T1-Konvertierung mit 64 kbps bis 56 kbps pro TS und A-Gesetz zu µ-Gesetz. Er kann als 30 FXS/FXO POTS-Kanalbank von E1- oder T1-CAS konfiguriert werden, entweder in Kupfer oder Glasfaser.
