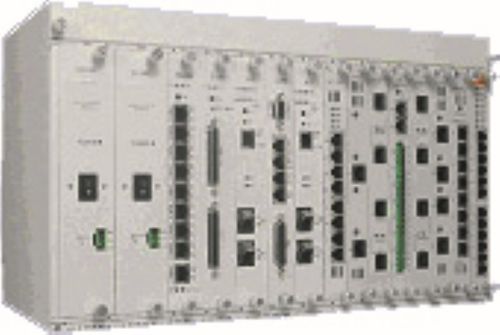

Der HX9500R-6U ist ein modulares System mit den integrierten Funktionen des leistungsstarken SDH/SONET-Systems HX9400R und des vielseitigen Multiplexers TDM/PDH QX3440.
Der HX9500R-6U ist mit 2 CPU/Aggregate-Karten ausgestattet, die 2 Ringe STM4-1/OC12-3 unterstützen. Diese Karte integriert einen SDH/SONET VCxx-Cross-Connect mit 4,9 Gbps und einen DACS- oder IT-Cross-Connect mit 42 Mbps. Der HX9500R verwendet die Standardkarten HX9400R (STMx/OCx, E1/T1, E3/DS3, FE/GE) und alle QX3440-Karten mit 1&2 Steckplätzen (E1/T1, Sprache, Analog, Vxx, RS232, Trockenkontakte.......).
Der HX9500R ist eine kompakte Lösung für kleine bis mittelgroße Knoten zur Verteilung von IP/Voice/Video/SCADA über SDH/SONET-Rohre mit 622 Mbit/s oder 2 x 622 Mbit/s. Durch die Möglichkeit, die Geräte QX3440, HX9400 und HX9500 in dasselbe Netzwerk zu integrieren, werden die Kosten für Geräte und Wartungsteile optimiert.
Der HX9500R kann die folgenden Karten integrieren:
4 tributpflichtige NG SDH/SONET-Karten:
Jedes von diesen Karten gelieferte E1, T1, E3 oder DS3 ist taktunabhängig. Die Ethernet/Gigabit-Ethernet-Ports werden in EoS (Ethernet über SDH oder SONET) mit einer Rate von n VC12 oder n VC3 oder n VC4 bis zu 4 VC4 transportiert.
1 STM-4 (OC-12) Nebenfluss MSP 1+1,
6 STM-1 (OC-3) Nebenfluss MSP 1+1,
3 STM-1 (OC-3)-Ring SNCP,
2 X 63 E1/T1-Anschluss,
3 x 3 E3/T3-Anschlüsse,
4 x 8 x10/100BaseT oder 4 Gigabit-Ethernet mit Layer-2-Switch-Funktionen .
6 TDM/PDH-Zubringerkarten mit individueller Taktsynchronisation. Der Ethernet-Verkehr wird in EoPDH mit einem PPP- oder HDLC-Modus mit n 64 Kbps oder in Standard-MLPPP über 4 E1/T1(8 Mbps) transportiert.
Jede Karte kann :
4 E1/T1 oder 3 E1 mit SNCP-PDH 64k-Schutz,
8 analoge E&M 2W/4W,
12 FXS-Stimme,
12 FXO-Stimme,
2-Kanal-G.SHDSL (2 W),
4-Kanal-G.SHDSL (1 W),
Omnibus-Karte,
---
