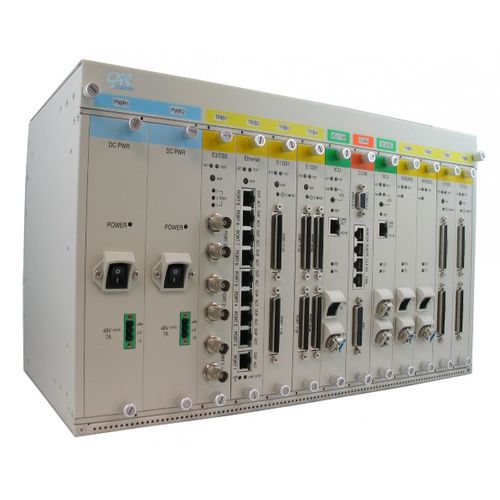

PDH-Multiplexer HX9400R

Dieses System wird zu STM16 / OC48 weiterentwickelt und kann je nach Softwareauswahl und Wahl der Zusatzkarten im SDH- oder SONET-Modus arbeiten. Dieses modulare System hoher Dichte kann mit zwei Aggregatringen STM1-4/OC3/12, bis zu 3 Unterringen STM1/OC12 SNCP/UPSR oder 6 STM1/OC12 MSP (1+1) oder 1 STM4/OC12 MSP (1+1) konfiguriert werden. Eine vollständige Querverbindung an VC11, VC12, VC3 bis VC4 ist vorgesehen. Es handelt sich um einen echten SDH/SONET HUB für den Transport und die Verteilung von PDH E1/T1/E3/DS3-Verbindungen und Ethernet/Gigabit Ethernet LAN mit QoS und Hochgeschwindigkeitsschutz. Die HX9400R-6U-Tributary-Karten enthalten: 252 x E1 oder T1, 12 xDS3 oder E3 32 x10/100BaseT oder 6 x1000BaseT 6 x STM1/OC3 mit MSP (1+1) 3 x Teilring STM1/OC3 SNCP, 1 x STM4/OC12 mit MSP (1+1 32 x 4 RS232 asynchron oder die Mischung dieser Karte mit 8 Steckplätzen Die redundanten Zentralkarten des HX9400R-Systems integrieren die CPU, den Cross-Connect und die unabhängige Unterstützung von zwei SFP-Modulen pro Karte. Die 4 SFP auf den beiden CC4 (CPU)-Karten können mit STM4/OC12- oder STM1/OC3-Modulen ausgestattet werden, um die folgenden Aggregatkonfigurationen zu ermöglichen: In SDH 2 Ring STM1/4 SNCP oder 1 Ring STM1/4 SNCP und MSP (1+1) mit 4 Glasfasern oder 2 Bus STM1/4 MSP (1+1) oder 1 Ring STM1/4 SNCP und 1 Bus MSP (1+1)
