Einführung

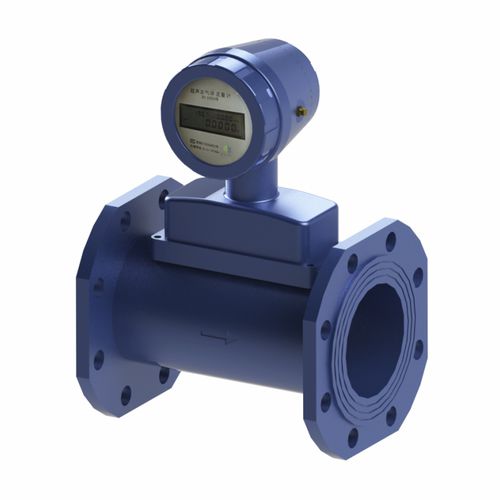

Der BF-3000B Ultraschall-Biogas-Durchflussmesser basiert auf einer Technologiekombination aus Druckdifferenz- und Ultraschall-Laufzeitdifferenz-Messverfahren. Mit einer Bypass-Struktur im Durchflussmesser wird der Gasfluss in der Hauptleitung durch die Messung des Gasflusses in der kleinen Bypass-Leitung abgeleitet, es kann effektiv die Probleme wie Feuchtigkeitskondensation und Kernteilkorrosion lösen, die Messgenauigkeit verbessern und die Lebensdauer verlängern.
Merkmale
- Kombination des Druckdifferenz- und Ultraschall-Laufzeitdifferenz-Prinzips, höhere Präzision und längere Lebensdauer.
- Messung in der Bypass-Leitung, Eliminierung des Effekts der hohen CO2-Konzentration und Verbesserung der Signalqualität bei Anwendungen in Kanälen mit großem Durchmesser
- Reduziert die Störung der Gleichmäßigkeitsfaktoren der Strömungsfeldverteilung.
- Eliminiert das Korrosionsproblem, das durch Wasserkondensat verursacht wird.
- Edelstahlkonstruktion mit höherer Korrosionsbeständigkeit.
- Niedrige Wartungskosten, keine Auswirkung auf die Hauptrohrleitung bei Installation und Wartung.
- Geringer Stromverbrauch, die Batterie kann mehr als 5 Jahre lang verwendet werden.
Spezifikationen
Applicable pipeline:DN32,DN50,DN80,DN100,DN125,DN150
Flow range (m3/h):DN32:3-65;DN50:8-160;DN80:12-240;DN100:20-400;DN125:30-600;DN150:40-800;
Anschlussschnittstelle:Konvexer Flansch
Betriebsdruck:(0-200) kPa
Genauigkeit: Klasse 1,5
Arbeitstemperatur: (-10-40) °C
Luftfeuchtigkeit der Umgebung: ≤99%RH
Stromversorgung:
Externe Stromversorgung:Sicherheitsbarriere Ui=5V, Li=100mA (Hauptstromversorgung)
Interne Batterie:3,6V LS26500 (Notstromversorgung)
Kommunikation:RS-485
IP-Grad:IP65
Anwendungen
Mülldeponie
Abwasserbehandlung
Anaerober Fermenter
Biogas-Fackel
Aufbereitetes Biomethangas
Biogasmotor/BHKW
CDM-Projekt
---
