Linearführung mit Röllchen
AluminiumZahnstangenmaßgefertigt

Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 2
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 3
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 4
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 5
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 6
Linearführung mit Röllchen - C.T.S. - Aluminium / Zahnstangen / maßgefertigt - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
mit Röllchen
Weitere Eigenschaften
Aluminium, Zahnstangen, maßgefertigt, 2-Achs, riemengetriebener
Schienenlänge

Max: 6.000 mm
(236,22 in)

Min: 1 mm
(0,04 in)

Last

Max: 10.000 kN

Min: 10 kN

Geschwindigkeit

3 m/s
(9,8 ft/s)

Beschleunigung

5 m/s²
(16,4 ft/s²)

Funktionstemperatur

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Beschreibung

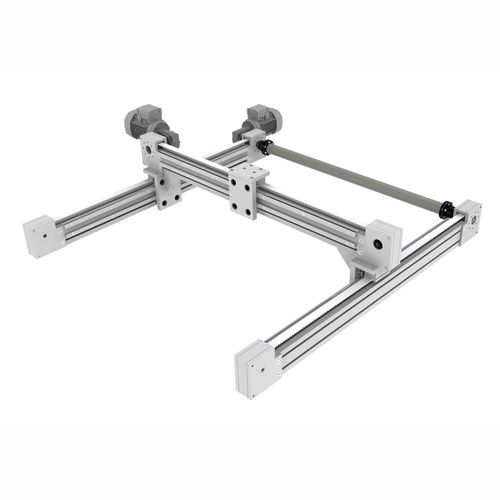

Die hier gezeigten Handhabungssysteme zeigen einige mögliche Lösungen für 2-Achs-Bewegungen sowohl horizontal (x-y) als auch horizontal / vertikal (x-z). X-Y: Wenn Sie eine gute Steifigkeit und hohe Leistung benötigen, ist die beste Lösung die mit den beiden Führungen parallel zur Basis und einer Querführung, die oben ruht. Wenn dies nicht möglich ist, können Bewegungssysteme mit einer einzigen Achse an der Basis verwendet werden, was jedoch die Steifigkeit und die relative Leistung beeinträchtigt. X-Z: im Allgemeinen mit einem Riemen auf der horizontalen Achse und einer Zahnstange auf der vertikalen Achse bewegt. Je nach Belastungshöhe, Vertikalhub und geforderter Positioniergenauigkeit bieten wir Lösungen mit Einzelführungen in beiden Achsen, Doppelführungen in der Horizontalachse und einfach in der Vertikalen oder Doppelführungen in beiden Achsen.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von C.T.S. anzeigen
