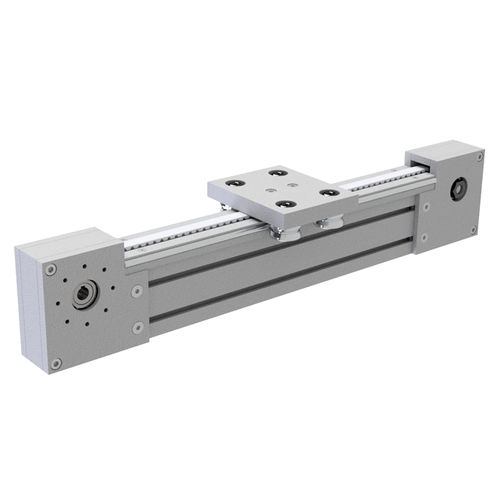

Linearführung mit Röllchen ADM series

Aluminiummaßgefertigtriemengetriebener

Aus einer Reihe standardisierter Bauteile entsteht eine motorisierbare Führung der gewünschten Länge bis maximal 6 Meter in einem Stück oder noch länger durch Zusammenfügen wie auf Seite 54 dargestellt. Der Antriebskopf aus eloxiertem Aluminium ist für den Anbau eines Schneckengetriebemotors mit Gleichstrommotor ausgelegt. Orca. Sowohl auf der rechten als auch auf der linken Seite können Sie auch andere Getriebetypen (Planetengetriebe, Koaxialgetriebe, ….) mit den gleichen Anschlüssen, jedoch mit einem Adapterflansch verwenden. Der Umlenkkopf des Zahnriemens ist mit einer rotierenden Riemenscheibe auf einem Exzenterstift ausgestattet, dank derer der Riemen gespannt werden kann. Der Zahnriemen AT10 / 16 hat eine metrische Teilung (10 mm) und ist innen mit Metallschnüren versehen, die ihm einen hohen Dehnungswiderstand verleihen. Das gerillte Stützprofil (45x90) verleiht der Struktur nicht nur eine große Steifigkeit, sondern ist auch mit einem Fach für den Durchgang des Riemens und fünf Rillen ausgestattet, die zur Verankerung an der Struktur auf drei Seiten oder zum Anbringen von Endschaltern verwendet werden können. Sensoren usw. Der Laufwagen, standardmäßig oder auf Sonderwunsch nach Maß gefertigt, ist an beiden Enden mit einer gezahnten Stahlstange zur Verankerung der beiden Enden des Riemens ausgestattet. Alle Aluminiumkomponenten sind in der Farbe Aluminium natur eloxiert. In Gegenwart von Oxidationsmitteln können sie auf die gehärteten und verchromten Stäbe der Edelstahlräder oder sowohl Stäbe als auch Räder aus Edelstahl montiert werden
