Hall-Effekt-Stromsensor CO series

ZangeDCAC

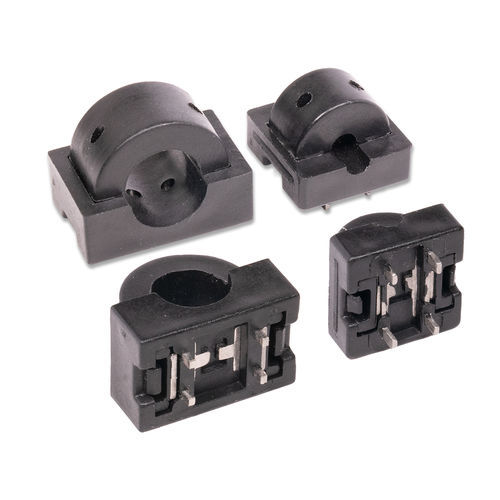

Die Magnetfeldkonzentratoren CO-04-SF und CO-10-SF sind für die berührungslose und isolierte Messung elektrischer Ströme konzipiert. Dank des Clamp-On-Designs kann der kontaktlose Stromsensor sicher installiert werden, ohne dass das Kabel unterbrochen oder durchtrennt werden muss. Die Magnetfeldkonzentratoren CO-04-SF und CO-10-SF sind für die eingriffsfreie und isolierte Messung von elektrischen Strömen konzipiert. Dank des Clamp-On-Designs kann der kontaktlose Stromsensor sicher installiert werden, ohne dass das Kabel unterbrochen oder durchtrennt werden muss. Er besteht aus einer weichen ferromagnetischen Abschirmung mit hervorragenden Materialeigenschaften wie hoher Linearität und sehr geringer Hysterese. Zu den Anwendungen gehören Gleich- und Wechselstrommessung bis zu 30 kHz, Motorsteuerung, Batterieüberwachung, Ladekontrolle, Haushaltsgeräte und vieles mehr. Diese Konzentratoren wurden für die Zusammenarbeit mit dem planaren Magnetfeldsensor IMC-Hall® von Melexis entwickelt und sollten mit diesem kombiniert werden, um ein Strommesssystem mit offenem Regelkreis zu schaffen, das Ströme bis zu ±200 A messen kann. Dank seines hohlen Bodens ermöglicht der Konzentrator die direkte Unterbringung eines planaren Stromsensors und seiner Kondensatoren, was eine kompakte und platzsparende Lösung ermöglicht. Der Konzentrator kann dank seiner 4 Durchgangslochstifte direkt auf die Leiterplatte gelötet werden, was einen robusten und sicheren Halt gewährleistet. Merkmale und Vorteile - RoHS-konform - Geringe Hysterese - Hohe Permeabilität - Hall-Sensor-Messung - Hohe Linearität bis zu 200 A - Temperaturbereich: 10 bis 120 °C - DC- und AC-kompatibel - Snap-Fit-Installation - Nicht-intrusive Sensorik - Kleine Größe, geringes Gewicht - Ausgezeichnete Ausgangslinearität - Planarer PCB-Einbau
