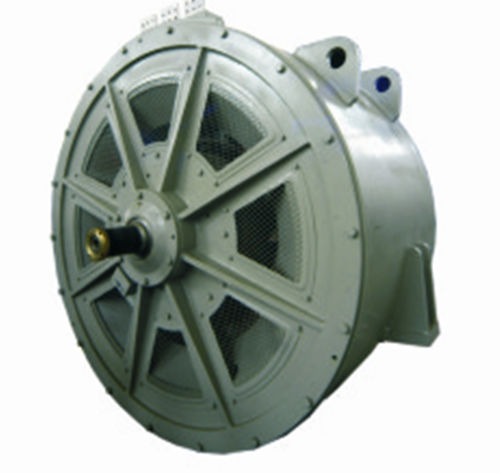

Synchrongenerator TQFR3000B

dreiphasig

Produktname TQFR3000B Hauptgenerator volumen （length*Breite*height：cm）1179.5*1700*1620 gewicht （Kg）5100）5100 Nennausgangsleistung2570kVA Bemessungsbetriebsspannung386/606V Nennstrom3840/2444A Nenndrehzahl1000r/min Maximale Drehgeschwindigkeit Nenndrehmoment Das Anlaufdrehmoment beträgt nicht weniger als MotorisolierungsgradH Der Generator TQFR3000B war der früheste Hauptgenerator unserer Firma und wurde für mittelschnelllaufende Dieselmotoren zur Stromversorgung des Fahrmotors der Lokomotive eingesetzt. Sie wird hauptsächlich von der bisherigen Diesellokomotive DF und DF4 eingesetzt. Der Seriengenerator wurde nach Usbekistan, Kasachstan, Nordkorea usw. exportiert. Technisches Merkmal 1. Motorstruktur: Als dreiphasiger, hervorstehender Polsynchrongenerator mit horizontaler, einlagiger Struktur ist das einreihige Zylinderrollenlager E32626QTY am Wellenende mit Schaftverlängerung 1:10 Kegel zur Unterstützung der Übertragung installiert und das andere Ende ist über eine elastische Kupplung mit dem Dieselmotor verbunden. 2. Belüftungsmethode: Sie übernimmt die radiale Schutz-Selbstbelüftung mit Kühlluft, die aus dem Lufteinlass der Endabdeckung eintritt, von einem Schaufelventilator geblasen wird, der an den beiden Enden des Rotors installiert ist und aus zwei Luftauslässen unterhalb und oberhalb des Rahmens austritt. 3. Anregung: Bürstenanregung mit Anregung durch Bürstenträger und Schleifring. Technischer Vorteil 1. Zur Versorgung der Diesellokomotive mit Traktionsleistung bei mittelschnelllaufendem Dieselmotor 2. Große Leistung 3. Hochspannung 4. Großes Spannungsverhältnis 5. Hohe Isolierstoffklasse 6. Stabile Leistung
