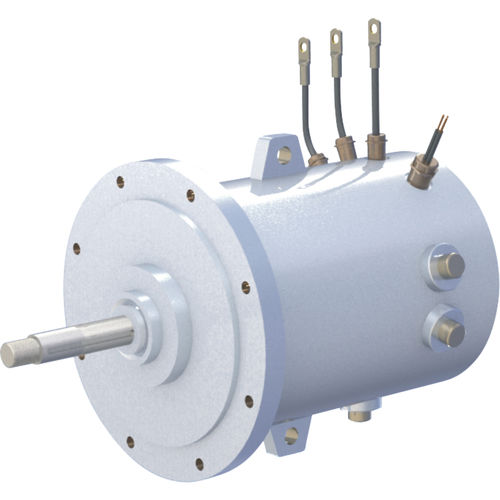

AC-Motor TYP100M2-2

Synchron380 VIP21

Basisparameter nennleistung15kW Nennleistung 95,3% Wirkungsgrad nenndrehzahl26000r/min Spitzen-Drehzahl26000r/min nennspannung380V Nennstrom27A nenndrehmoment5.5NmdutyS1 isolationsklasseHIPIPIP54 noise85dBbearing Wälzlager gewicht60kg-KühlverfahrenUmlaufwasserkühlung Basisparameter für den Umrichter nennspannung power　15kWinput 380V nennspannung current　27Aoutput range0～380V IP　IP21output Frequenz range　0～450Hz～450Hz kühlung method　air Kühlung featurevorteil hoher WirkungsgradDurch die Verwendung von Seltenerd-Dauermagnetmaterial beträgt der Volllastwirkungsgrad des Motors bis zu 3%. Durch den Einsatz von Hochgeschwindigkeits-Direktantrieb und den Wegfall des Übersetzungsgetriebes steigt der Systemeffizienz um etwa 5%～7%. Durch die Verwendung verschiedener Frequenzdrehzahlregelungstechniken ist der Wirkungsgrad um 5%～30% höher als bei Drehstrom-Asynchronmotoren im Teillastbetrieb. Kleine Baugröße und hohe LeistungsdichteDauermagnetmotor zeichnet sich durch einen hohen Wirkungsgrad und geringe Verluste und eine kleinere Baugröße im Vergleich zu Drehstrom-Asynchronmotor bei gleicher Kühlbedingung aus. Es entfernt das Aufwärtsgetriebe durch die Verwendung einer Hochgeschwindigkeits-Direktantriebsstruktur. Der Leistungsfaktor des Motors sinkt nicht mit zunehmender Polzahl, so dass ein mehrpoliger Betrieb möglich ist. Hohe ZuverlässigkeitOhne Übersetzungsgetriebe, Rotorleitstab, Spule, Aluminiumguss und Endring des Induktionsmotors arbeitet der schnelllaufende Permanentmagnetmotor stabiler und zuverlässiger. DirektantriebEs besteht keine Notwendigkeit für ein Übersetzungsgetriebe durch die Verwendung einer Hochgeschwindigkeits-Direktantriebsstruktur. Es ist von einfacher Struktur und einfacher Wartung.
