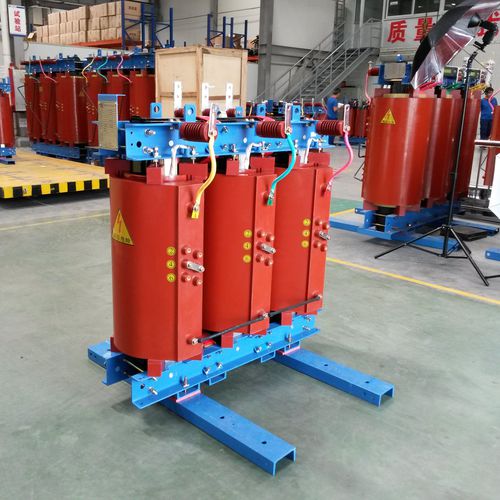

Trockener Transformator

für IndustrieanwendungenEpoxidharzGleichrichter

ModelZLSC（B）series Grundparameter HV-Wicklung Niederspannungswicklung " Bewertet unter capacity（kVA）"30～160030～1600 " Bewertetes Arbeiten voltage（kV）"6～20customized " Kurzschluss impedance（%）"4～6 " Frequency（Hz) "50/60 " Kühlbetrieb "AN oder AN/AF " Isolationsklasse "F/H " Gewicht kg"-- " Feature""1. Spule verwendet Epoxidharz-Gießen mit Flammschutz bis zum Standard V0, mit Eigenschaften wie Flammschutz, Staubfreiheit, guter Feuchtigkeitsschutz, gute mechanische Beständigkeit, starke mechanische Festigkeit und gute Kurzschlussfestigkeit. 2.Führen Sie das Vakuumgießen auf Hoch- und Niederspannungsspule durch. Wenden Sie nach dem Gießen einen Hochspannungs-Stillstandsprozess an, um das Gießharz kompakter zu machen und die in der Spule verbliebenen Blasen zu beseitigen, so dass die Teilentladung jedes Produktsatzes niedriger als 5pC sein muss. 3. Wenn die integrierte Struktur pyknisch ist und der Schwerpunkt niedriger ist, kann sie den Lärm verringern; der Eisenkern verwendet hochwertige kaltgewalzte, kornorientierte Silikonstahlbleche mit Eigenschaften wie gut verteilte Blechbreite, wellenfrei und geringer Stückverlust. In der Zwischenzeit übernimmt es die Verbindungsstruktur der Leiter 5 und wählt akustisches Material aus, um eine bessere Geräuschdämpfung zu erreichen. 4.Der Luftkanal der Niederspannungsspule ist wabenförmig und gleichmäßig über den Umfang verteilt. Die Wärmeabfuhr der Spule ist gleichmäßig, mit guter Wärmeabfuhrwirkung 5.Zwischen Hochspannungswicklung und Niederspannungswicklung befindet sich eine metallische Abschirmung, um die Gefahr einer Überspannung zu vermeiden, die auf die Niederspannungswicklung übertragen wird. " Anwendung Es wird häufig in statischen Erregungssystemen für Wasserkraftwerke und Feuerkraftwerke eingesetzt " Betriebserfahrung "20
