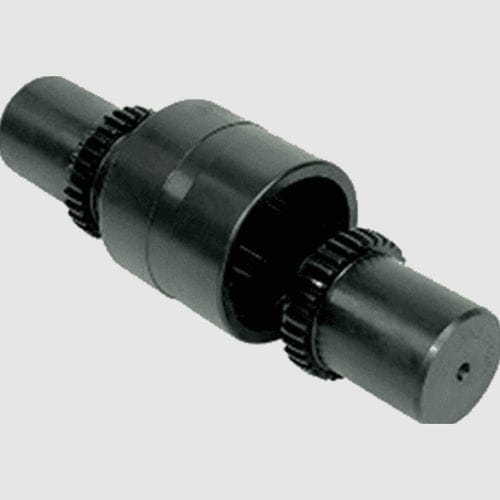

Zahnkupplung GFA series

WelleIndustriedoppelt

Die Kupplungstypen GFA und GFAS sind für schwere industrielle Anwendungen ausgelegt und sorgen für eine drehsteife Verbindung von Wellen, die Winkel- und Parallelfehl- und Axiale Bewegung. Die GFA-Kupplung besteht aus zwei gehärteten Stahlnaben mit außengekrümmten und verzahnten Zahnrädern, die durch eine gehärtete Stahlhülse mit passenden Zahnradzähnen verbunden sind. Die Nabenzähne sind in einem maximalen Abstand voneinander angeordnet, um die Winkel- und Parallelfehlausrichtung zu minimieren. Die doppelte Artikulation in der GFA-Serie erlaubt eine hohe Fehlausrichtung. Die GFAS-Kupplung hat nur eine Nabe mit Außenverzahnung, die mit einer Hülse mit integrierter Nabe verbunden ist, um Gewicht und Trägheit zu reduzieren. Diese Baureihe sorgt für eine steifere Verbindung, besonders geeignet für Kardanwellenanwendungen. Naben und Hülsen werden aus hochfestem Stahl (800 N / mm2 Zugfestigkeit) mit chemischer Oberflächenhärtung hergestellt, um Verschleiß und Korrosionsbeständigkeit zu erhöhen und Beschlag zu vermeiden. Alle Zähne sind nach DIN 3992 Klasse 7 der Genauigkeit, mit Oberflächenveredelung 1.4 m Ra. Die Schmierung wird durch gefederte Dichtungen beibehalten, die auch das Eindringen von Verunreinigungen verhindern, um eine lange Lebensdauer zu gewährleisten. Die Nachschmierung erfolgt über zwei auf der Hülse positionierte Madenschrauben.
