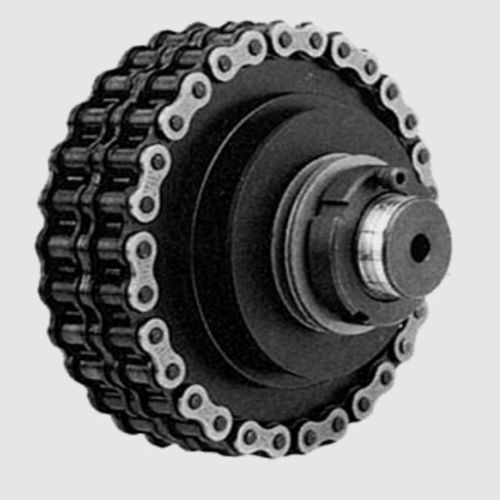

Federdruck-Schaltkupplung CGX series

indexierbar

Die Crossgard-Serie von Überlastschutzkupplungen verwenden alle die gefederten beladenen Kugeln, die in Arretierungen verriegelt sind, um Antriebs- und Überlastkontrolle zu ermöglichen. Die Kugeln sind zufällig in der Kupplung positioniert, so dass der Antrieb nur in einer relativen Winkelposition zwischen Fahrer und angetriebenen Wellen in Eingriff gebracht werden kann, so dass eine vollständige Synchronisation des Antriebs zu jeder Zeit gewährleistet ist. Im Falle einer Überlastung werden die Kugeln aus ihren Arretierungen herausgetrieben, um das Drehmoment zu lösen und eine axiale Bewegung der Druckplatte zu bewirken, mit der ein Endschalter oder ein Näherungssensor betätigt werden kann, um den Antrieb zu isolieren. Alle Geräte sind mit einer Drehmomentanzeige ausgestattet, um eine einfache Einstellung des gewünschten Drehmomentes zu ermöglichen. Es gibt drei Grundtypen von Crossgard Kupplungen, die alle als flexible Wellenkupplungen, Typen CG, CGX und CGZ erhältlich sind. Hohe Technik und Präzision wird in der Indizierung und der Position der Ausrüstung in modernen Maschinen gefordert. Der CCX Crossgard erfüllt die Anforderungen an Präzision und Leistung und bietet Überlastschutz für moderne Maschinen. CGX Kupplungen sorgen durch ihr einzigartiges Design für einen spielfreien, fehlersicheren Überlastschutz. Hohe Präzision des Auslösemoments wird mit Einstellungen innerhalb von ± 3% Genauigkeit erreicht, und sehr wenig Bewegung geht während des Auslösens verloren. Ein innovativer Kugel- und Keilmechanismus wird verwendet, um ein Spiel zu verhindern, und dies wird weiter in der Kupplungsausführung verwendet,
