Die Leistung eines Montagewerkzeugs hängt stark von den Bedingungen der tatsächlichen Produktionsverbindung ab, in der es eingesetzt wird. Werkzeugingenieure sind sich des Begriffs "mittlere Verschiebung" bewusst, der verwendet wird, um das unterschiedliche Drehmoment zu beschreiben, das von demselben Werkzeug geliefert wird, wenn es auf eine weiche oder harte Verbindung angewendet wird. Daher ist es bei der Prüfung und Einrichtung von Werkzeugen außerhalb der Produktionslinie unerlässlich, den Verbindungszustand zu berücksichtigen, den das Werkzeug am Arbeitsplatz erfahren wird.
Die Verbindungssätze von Crane erfüllen diese Anforderung, indem sie eine Schraube und entsprechend konfigurierte Scheibenscheiben verwenden, die einen freien Lauf der Schraube und einen nachfolgenden Drehmomentgradienten ermöglichen, der dem Zustand der Produktionsverbindung genau entspricht.

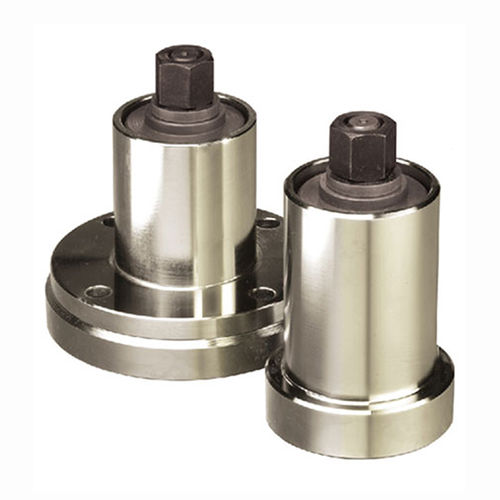

Es stehen zwei Versionen zur Verfügung. Transducer Top Joint Kits werden in Verbindung mit weiblichen stationären Transducern verwendet, während Table Top Joint Kits mit CheckStar Drehgebern verwendet werden. Letztere sind an einer Werkbank befestigt und eignen sich besonders für die Offline-Prüfung von Impulswerkzeugen. Beide Versionen beinhalten eine Auswahl an Scheibenwaschanlagen und Abstandshaltern, die konfiguriert werden können, um verschiedene Verbindungsbedingungen zu simulieren.
Hauptmerkmale
- Darstellung der Produktionskoppelbedingungen außerhalb der Produktionslinie
- Kann angepasst werden, um Gelenkbedingungen nach ISO 5393 zu berücksichtigen
- Ermöglicht den freien Lauf der Schraube vor dem Drehmomentgradienten
- Großer Vorteil für eine genaue Werkzeugprüfung und -einrichtung
- Wird in Kombination mit stationären Drehmomentaufnehmern oder CheckStar-Drehmomentaufnehmern verwendet
---
