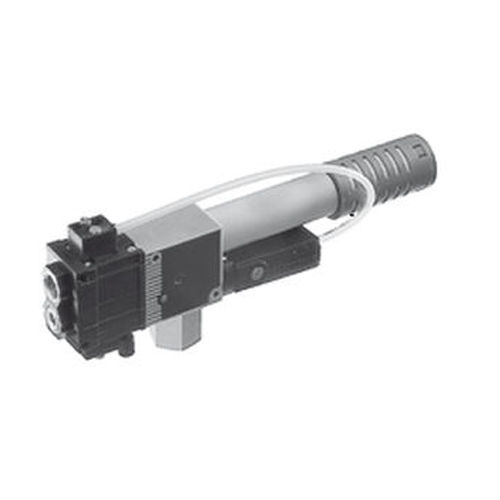

Venturi-Vakuumpumpe GVMAX P1 series

ölfreieinstufigfür die chemische Industrie

. Düsendurchmesser : 2.5 mm . 3 Vakuumniveaus : 50% - 75% - 90% . Saugleistung bis 360 Nl/min . Vakuumregelungsfunktion Durch die Kommunikation zwischen pneumatischem Vakuumschalter und Anwendungsbereiche pneumatischem Druckluftventil kann je nach Zyklus der Druckluftverbrauch geregelt und vor allem stark reduziert werden. Die Vakuumpumpen dieser Reihe werden besonders zum Greifen dichter Teile und zur Handhabung bei mittleren und großen Zyklusdauern in explosionsgefährdeter Umgebung empfohlen. Zur Ablage der Teile ist eine pneumatisch steuerbare Abblasfunktion integriert. Achtung: Das Leitungsvolumen darf 10 Liter nicht überschreiten. Andernfalls bei uns rückfragen. Funktionsprinzip Wenn der gewählte Vakuumwert erreicht ist, wird die Druckluftversorgung unterbrochen. Dies hat keinerlei Auswirkungen auf die laufende Handhabung, da das Vakuum dank des Rückschlagventils aufrechterhalten und damit das Greifen beibehalten wird. Der Vakuumbedarf wird laufend vom Vakuumschalter überwacht. Sobald der minimale Schwellenwert erreicht ist, bedient der Vakuumschalter die Öffnung des Ejektors. Es erfolgt unmittelbar die Rückkehr zum gewählten Vakuumwert. Sicherheit Das Modell GVMAX P1 verfügt standardmäßig über zwei Rückschlagventil-Funktionen, um auch bei Unterbrechung der Druckluftversorgung das Vakuum im Kreislauf aufrechterhalten zu können. Diese Funktion gewährleistet maximale Benutzersicherheit bei den Handhabungen. Spezifikationen Versorgung : Gefilterte, nicht geölte Luft, 2 bis 6 Bar, optimal 4 Bar Temperatur : 0 bis 60 °C Vakuumschalter : PSE100PKNO Druck am Vakuumschalter : Gleich Ejektor-Eingangsdruck oder höher Hysterese : max. 100 mbar
