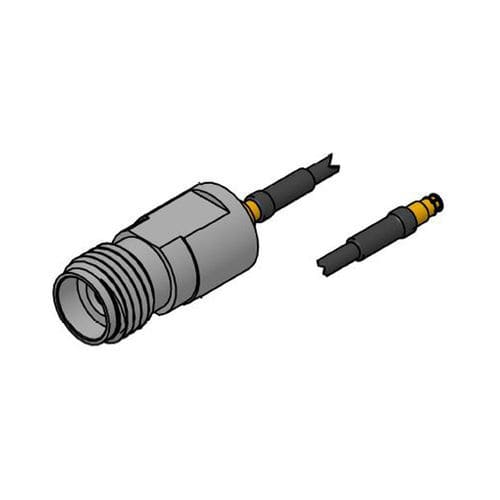

RF-Kabelkonfektionierung 2-S1A-D1A-16-L

Oberfläche, Kontakte - Vergoldet nach MIL-G-45204, Typ I, Grad C, Klasse 1, über Nickelplatte nach SAE AMS-QQ-N-290 Werkstoffe, Außenkontakte - Berylliumkupfer nach ASTM B196 und oder/ASTM B197 Werkstoffe, Federn - 17-7 Edelstahl nach ASTM A313-95A Oberfläche, Gehäuse - Vergoldet nach MIL-G-45204, Typ I, Grad C, Klasse 1, über Nickelplatte nach SAE AMS-QQ-N-290 Werkstoffe, Mittelkontakte - Berylliumkupfer nach ASTM B196 und oder/ASTM B197 Impedanz - 50 Ω Werkstoffe, Isolatoren - PTFE Fluorkohlenstoff nach ASTM D1710, Polyamid-Imid nach ASTM D5204 Frequenzbereich - DC bis 60 GHz typ. Werkstoffe, Gehäuse - Berylliumkupfer nach ASTM B196 und oder/ASTM B197 Produkttyp - Baugruppen Tolerierte Fehlausrichtung Axial - 0,007 (bündig bis 0,007 von der Bezugsebene) Tolerierte Fehlausrichtung Radial - ± 0,005 Typische Kraft zum Einrasten / Ausrasten FD - 65 lb / 2.2 lb Typische Kraft zum Einrasten / Ausrasten SB - 20 lb / 15 lb VSWR - 1,10:1 bis 26,5 GHz1,25:1 bis 65 GHz Kontaktwiderstand - Innenleiter - 6 mΩ Kontaktwiderstand - äußerer Leiter - 2 mΩ Isolationswiderstand - mindestens 3500 Megohm DWV auf Meereshöhe - 250 Vrms RF-Ableitung - -80 dB bis 3 GHz, -65 dB bis 26,5 GHz Einfügungsdämpfung - 0,03 √f (GHz) Entwickelt, um sowohl radiale als auch axiale Fehlausrichtung mit vernachlässigbarer VSWR-Änderung (voltage standing wave radio) auszugleichen Erfüllt alle MIL-STD-Leistungsspezifikationen Mittenabstand von 0,070 Zoll und Board-to-Board-Abstand von 0,090 Zoll sind für eine höhere Packungsdichte verfügbar Frequenz von DC bis 100 GHz
