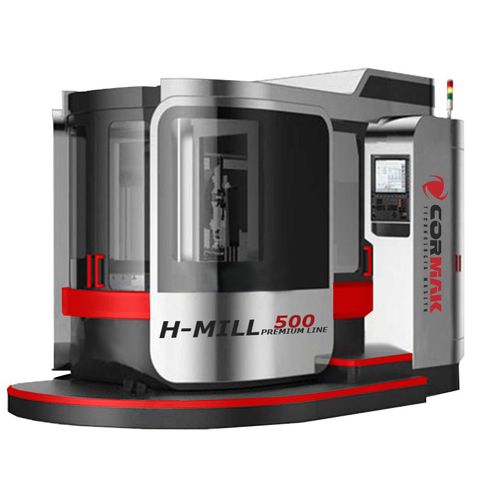

CNC-Bearbeitungszentrum / 3-Achs H-MILL500

horizontalHochpräzision

Bearbeitungszentren mit horizontaler Spindelachse ermöglichen eine präzise und schnelle Bearbeitung verschiedener Elemente sowohl bei der automatisierten Serienfertigung als auch bei der ständigen Herstellung von Metallteilen und Geräteteilen. Maschinen aus der PREMIUM LINE-Serie wurden entwickelt, um die Anforderungen der anspruchsvollsten Anwender zu erfüllen. Die hohe Qualität und Zuverlässigkeit der Komponenten gewährleisten eine höhere Präzision und Effizienz der Bearbeitung bei Verwendung mehrerer Werkzeuge. Bearbeitungszentren bestehen aus Teilen der besten taiwanesischen, deutschen, japanischen und chinesischen Hersteller wie HIWIN, POSA, SIEMENS, FANUC, OMRON, PRAGATTI, SHNAIDER, CHANDOX, FAG und BOSCH REXROTH. Technische Daten X / Y / Z-Achsen fahren 800×650×800 mm Tischabmessungen 500×500 mm Tischladekapazität 600 kg X / Y / Z-Schnellvorschub 32 m/min Spulengeschwindigkeit 10–3500 rpm Spindelkegel BT50 Motorleistung 15/18.5 kW Werkzeugmagazin 24 Maximales Gewicht der Werkzeuge 15 kg Positioniergenauigkeit ±0.005 mm JIS Wiederholbarkeit der Positionierung ±0.003 mm JIS Verfügbare Ausrüstung • SIEMENS 808D • SIEMENS Servomotoren • 8000 U / min Spindel • Linearführungen • Magazin mit 24 Werkzeugen • 3-farbige Alarmanzeigen • Beleuchtung • Hermetischer Körper der Maschine • Automatisches Schmiersystem • Pneumatiksystem CHANDOX, FAG, BOSCH REXROTH Optionale Ausrüstung • SIEMENS 828 / Heidenhain / Fanuc Steuerungssysteme • Kühlung über Spindel 20 bar / 40 bar • 4. Achse • Bandspäne Auswerfer + Behälter • Ölabscheider • Automatische Tür • Automatische Werkzeugeinstellsonde • Optische Übertragungssonde
